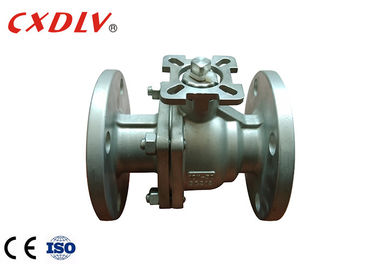

Edelstahlkugelventil mit CF8 CF8M WCB-Karosseriematerial
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO |
| Modellnummer: | Q41F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Passende Sperrholzkisten entsprechend unterschiedlicher Ventilstruktur |
| Lieferzeit: | 5~25 Arbeits-Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C, D/A, D/P, MoneyGram, PAYPAL |
| Versorgungsmaterial-Fähigkeit: | 500pcs/Mon |
|
Detailinformationen |
|||
| Körper: | Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Produkte. | Sitz: | PTFE, RPTFE, POB |
|---|---|---|---|
| Struktur: | Sich hin- und herbewegender Ball | Standards: | ANSI, ASME, API, DIN, JIS, GB |
| Betrieb: | Pneumatisch, elektrisch | Anwendung: | Wasser, Öl, Gas |
Produkt-Beschreibung
Eigenschaften des Kugelventils
Ballventil für Hochplattformen
Anwendbare Normen:
- Konstruktion und Herstellung: GB12237-89
- Flanschverbindung: JB/T79
- Brandsicherheitstest: API607 4. 1993
- Prüfung und Inspektion: GB/T13927-1992
Größenbereich:
- DN15 ~ DN200
Nenndruck:
- PN16, PN25, PN40, PN63
Körpermaterial:
-CF8, CF8M, WCB, CF3, CF3M, Duplex Edelstahl...
Material des Sitzes:
- PTFE, PPL, POB...
Temperaturbereich:
- 20°C bis 280°C
Zubehör:
-Pneumatischer Aktor, elektrischer Aktor, Wurmgetriebe, manuelle Übernahme, Solenoidventil, Grenzschalter, Filter
OEM willkommen
Abmessungen der Kugelventile
| Druck | Größe | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P |
| Klasse 150 | Ein halbes Zoll. | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4 bis 16 | 48 | 79 | 135 | 9 | 9 |
| 3/4 Zoll. | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4 bis 16 | 53 | 84 | 135 | 9 | 9 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4 bis 16 | 64 | 95 | 170 | 11 | 11 | |
| 1 1/4 Zoll. | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4 bis 16 | 71 | 103 | 170 | 11 | 11 | |
| 1 1/2 Zoll. | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4 bis 16 | 76 | 111 | 200 | 14 | 14 | |
| 2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4 bis 19 | 85 | 120 | 200 | 14 | 14 | |
| 2 1/2 Zoll. | Weitere Spezifikationen, kontaktieren Sie uns frei. | |||||||||||||
| 3 " | ||||||||||||||
| 4" | ||||||||||||||
| 5" | ||||||||||||||
| 6" | ||||||||||||||
| 8" |
||||||||||||||
Vorteile des Kugelventils
- Lecksicherung
- Schnell öffnen und schließen
- Im Vergleich zu Torventilen haben sie sehr kleine Abmessungen.
- Im Vergleich zu Torventilen sind sie leichter.
- Hergestellt in verschiedenen Größen, so dass die Auswahl flexibel ist
- Sicherer Betrieb unter hohem Druck und hohen Temperaturen
- Im Vergleich zu anderen Ventilen werden sie mit weniger Kraft gesteuert.
Anwendungen von Kugelventilen
Kugelventile werden zur Steuerung von Durchfluss und Druck verwendet und für korrosive Flüssigkeiten, Schlamm, normale Flüssigkeiten und Gase abgeschaltet.
Sie werden in der Öl- und Erdgasindustrie eingesetzt, finden aber auch in vielen verarbeitenden Sektoren und in der chemischen Lagerung einen Platz.
