Produktdetails:
Zahlung und Versand AGB:
|
Body: | Edelstahl | Ball: | CF8, CF8M |
---|---|---|---|
Seat-Material: | ptfe | Standard: | GB, ANSI, JIS, LÄRM |
Größe: | 1/2 " ~8" | Druck: | normal |
Markieren: | cf8m-Kugelventil,Edelstahl Kugelhahn |

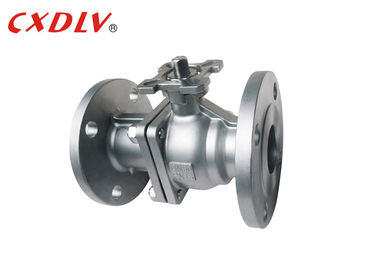

LÄRM Doppeltes flanschte Auflage des Kugelventil-ISO5211 mit Griff oder Auslöser
Spezifikationen
LÄRM geworfenes sich hin- und herbewegendes Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: LÄRM 3357/1,2EN12516-1
- Verbindung: DIN2542~DIN2545, En1092
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: DIN3230/3, En12266
Größen-Strecke:
- 1/2 " ~8"
Druck-Bewertung:
- LÄRM PN10 PN16 PN25 PN40
Temperaturspanne:
- -20°C~185°C
PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1,6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | NICHT | 11 | NICHT | 102 | |
125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | NICHT | 125 | NICHT | |
150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | NICHT | 125 | 140 | |
200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | NICHT | 125 | 140 |
Anwendung
* breite Palette von Anwendungen, von kleinem zu einigen Millimeter im Durchmesser, große Meter, von Hochvakuum zu Hochdruck kann angewandt sein.
* Kugelventile sind im Erdöl, Chemikalie, Stromerzeugung, Papier, Atomenergie, Luftfahrt, Rakete und andere Abteilungen sowie People's Daily Leben weit verbreitet gewesen.
Vorteil
1. Widerstand Widerstände, der Rohrwiderstandkoeffizient mit der gleichen Länge sind gleich.
2. einfache Struktur, klein, leicht.
3. ist naher und zuverlässiger materieller weit verbreiteter Plastik der VentilDichtfläche, Dichtung und in der Vakuum-Anlage weit verbreitet gewesen.
4. einfach, zu benützen, schnell öffnend und schließen, von völlig offenem zu völlig geschlossenem solange das Rotation 90 °, um Fernbedienung zu erleichtern.
5. sind einfache Wartung, einfaches Kugelventil, Dichtungen im Allgemeinen Tätigkeiten, der Abbauersatz ist bequemer.
6. Im völlig offenen oder das völlig geschlossen, verursachen Dichtfläche und der dielektrische Isolierungsball und -sitz, durch die Medien, nicht Abnutzung der VentilDichtfläche.
Vorbildliche Auswahl
LÄRM 2PC volles Hafen-sich hin- und herbewegendes Kugelventil
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
