Produktdetails:
Zahlung und Versand AGB:
|
Struktur: | 2pc | Ventilart: | Schwimmen |
---|---|---|---|
Druck: | PN16/PN25/PN40 | Größe: | DN15~DN200 |
Medium: | Wasserölgas | Standard: | ANSI/JIS/DIN |
Markieren: | cf8m-Kugelventil,Edelstahl Kugelhahn |

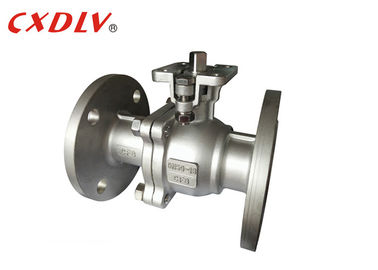

Kugelventil-Flansch-Art Nennweite DN50 | DN200 des Stellglied-direkte Befestigungs-SS
Spezifikationen
Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: GB12237-89
- Verbindung: JB/T79
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: GB/T13927-1992
Größen-Strecke:
- DN15~DN200
Druck-Bewertung:
- GB PN16 PN25 PN40
Temperaturspanne:
- -20°C~185°C
Kugelventil, die Öffnung und das schließend Mitglied (Bereich) wird durch den Ventilschaft gefahren und dreht sich um die Achse des Kugelventils. Es kann für flüssige Regelung und Steuerung auch verwendet werden. Das hart-Siegelv-ballventil hat eine starke Scherkraft zwischen dem V-förmigen Kern und dem Metallsitz der hart-geschweißten Karbidlegierung. Es ist für das Faser-Enthalten, mikro-feste Partikel besonders passend. Etc. Das Mehrweg- Kugelventil kann das Zusammenströmen nicht nur flexibel steuern und des Mediums sich aufspalten und Strömungsrichtungsschaltung, aber kann jeden möglichen Kanal auch, schließen und die anderen zwei Kanäle anschließen.
PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Treten Sie mit uns frei in Verbindung | ||||||||||||||||
80 | |||||||||||||||||
100 | |||||||||||||||||
125 | |||||||||||||||||
150 | |||||||||||||||||
200 |
Anwendung
Das Kugelventil ist hauptsächlich verwendetes in Vorbereitung, zum der Strömungsrichtung des Mediums zu schneiden, zu verteilen und zu ändern.
Vorteil
1. Das Drucklager verringert das Reibungsdrehmoment des Ventilschafts, der den Ventilschaft glatt und flexibel für langfristige Operation macht.
2. Antistatische Funktion: ein Frühling wird zwischen dem Ball, dem Ventilschaft und dem Ventilkörper vereinbart, und die statische Elektrizität, die während des Schaltungsprozesses erzeugt wird, kann abgeleitet werden.
3. Da das Material wie Polytetrafluoroäthylen gutes selbstschmierendes Eigentum hat und der Reibungsverlust mit dem Bereich klein ist, ist die Nutzungsdauer des pneumatischen Kugelventils lang.
Vorbildliche Auswahl
volles sich hin- und herbewegendes Kugelventil des Hafen-2PC
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB/300LB | PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
