Produktdetails:
Zahlung und Versand AGB:
|
VENTIL Material: | CF8 | Seat-Material: | ptfe |
---|---|---|---|
Druck: | PN40 | Größe: | DN15~DN200 |
Zertifikat: | CE | Standard: | GB |
Markieren: | cf8m-Kugelventil,Flanschenden-Kugelventil |

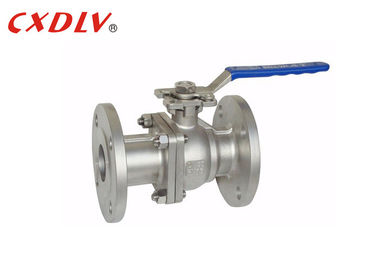

Stellglied-voller Hochdruckhafen-zweiteilige Kugelventil-Doppelt-Flansch-Enden
Spezifikationen
Hochbahnsteig-Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: GB12237-89
- Verbindung: JB/T79
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: GB/T13927-1992
Größen-Strecke:
- DN15~DN200
Druck-Bewertung:
- GB PN16 PN25 PN40
Temperaturspanne:
- -20°C~185°C
Kugelventil, die Öffnung und das schließend Mitglied (Bereich) wird durch den Ventilschaft gefahren und dreht sich um die Achse des Kugelventils. Es kann für flüssige Regelung und Steuerung auch verwendet werden. Das Mehrweg- Kugelventil kann das Zusammenströmen nicht nur flexibel steuern und des Mediums sich aufspalten und Strömungsrichtungsschaltung, aber kann jeden möglichen Kanal auch, schließen und die anderen zwei Kanäle anschließen.
PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Treten Sie mit uns frei in Verbindung | ||||||||||||||||
80 | |||||||||||||||||
100 | |||||||||||||||||
125 | |||||||||||||||||
150 | |||||||||||||||||
200 |
Anwendung
Kugelventile sind in der Erdölraffinierung, in den Langstreckenrohrleitungen, in der Chemikalie, im Papier, in pharmazeutischem, Wasserwirtschaft, elektrischer Strom, Municipal, Stahl und andere Industrien weit verbreitet.
Vorteil
1. kleine Widerstand Widerstände: pneumatisches Kugelventil ist der Widerstand Widerstände aller Ventilklassifikation, sogar das verringerte pneumatische Kugelventil des Durchmessers das kleinste, seine Widerstand Widerstände ist ziemlich klein.
2. Stammdichtung ist zuverlässig: Da der Ventilschaft sich nur dreht und sich nicht auf und ab bewegt, ist der Dichtungsring des Ventilschafts nicht einfach, und die Dichtungskapazitätserweiterungen mit dem Anstieg des Mitteldrucks zu brechen.
3. Die Dichtungsleistung der Dichtung ist gut: der Dichtungsring, der vom elastischen Material wie PTFE gemacht wird, ist einfach zu versiegeln, und die Ventildichtungsfähigkeit des pneumatischen Kugelventils erhöht sich mit dem Anstieg des Mitteldrucks.
Vorbildliche Auswahl
Hochdruckkugelventil
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB/300LB | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
