Produktdetails:
Zahlung und Versand AGB:
|
Ventil: | CF8 | Ball: | CF8 |
---|---|---|---|
Seat-Material: | ptfe | Standard: | ANSI |
Größe: | 1/2 " ~8" | Struktur: | Voller Hafen |
Markieren: | cf8m-Kugelventil,Flanschenden-Kugelventil |

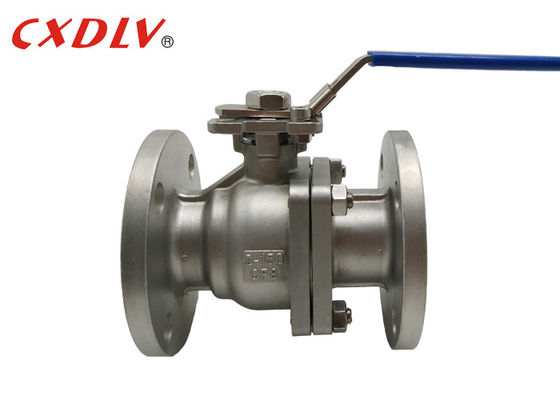

Klassifizieren Sie Edelstahl 150LB CF8 flanschte Kugelventil 2 Zoll, der durch Griff funktioniert
Spezifikationen
Werfendes sich hin- und herbewegendes Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: GB12237-89
- Verbindung: JB/T79
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: GB/T13927-1992
Größen-Strecke:
- 1/2 " ~8"
Druck-Bewertung:
- ASME-CL, 150, 300
Temperaturspanne:
- -20°C~185°C
* 2-teiliger Edelstahl-Flansch-volles Hafen-Kugelventil der Klassen-150LB
Angeflanschte Kugelventile haben eine andere Verbindungsart als die anderen Kugelventile, die wir tragen. Bedeutete, in einer anderen Flanschverbindung, Ventile des Th e verbunden zu werden zulassen einfachere Reinigung und Ersatz.
Druck | Größe | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P |
Class150 | 1/2“ | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
1 1/2“ | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
2 1/2“ | Mehr Spezifikationen, treten mit uns frei in Verbindung | |||||||||||||
3" | ||||||||||||||
4" | ||||||||||||||
5" | ||||||||||||||
6" | ||||||||||||||
8" |
Kurz Einleitung
Die Struktur des sich hin- und herbewegendes Kugelventils schwimmt. Unter der Aktion des Mitteldrucks, kann der Ball eine bestimmte Verschiebung erzeugen und gegen die Dichtfläche am Ausgangende drücken, um die Dichtung des Ausgangendes sicherzustellen.
Das sich hin- und herbewegendes Kugelventil hat eine einfache Struktur und das gute, Leistung versiegelnd, aber die Last des Balls, der dem Funktionsmedium unterworfen wird, wird ganz dem AusgangDichtungsring übermittelt, also ist es notwendig, zu betrachten, ob das Dichtungsringmaterial der Funktionslast des kugelförmigen Mediums widerstehen kann. Diese Struktur ist in den Kugelventilen des mittleren und Niederdruckes weit verbreitet.
Die Stärke des Kugelventils
1. Die Widerstand Widerstände sind klein und das VollbohrungsKugelventil ist fast ohne Strömungswiderstand.
2. Einfache Struktur, klein und leicht.
3. Sie hat zwei versiegelnde Gesichter, und das Dichtflächematerial des Kugelventils ist im verschiedenen Plastik weit verbreitet, und hat gutes, Leistung versiegelnd und kann komplette Dichtung erzielen. Es ist auch in den Vakuum-Anlagen weit verbreitet gewesen.
Vorbildliche Auswahl
volles sich hin- und herbewegendes Kugelventil des Hafen-2PC
Standard | ANSI | GB | JIS | LÄRM |
Druck | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
