Produktdetails:
Zahlung und Versand AGB:
|
Ventil: | CF8 | Ball: | CF8 |
---|---|---|---|
Seat-Material: | ptfe | Standard: | ANSI |
Größe: | 1/2 " ~8" | Struktur: | Voller Hafen |
Markieren: | cf8m-Kugelventil,Flanschenden-Kugelventil |

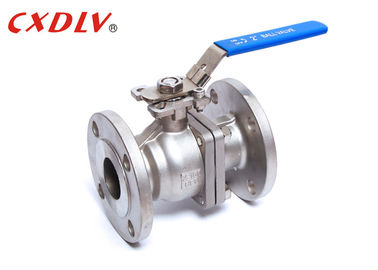

Normaldruck flanschte Hochbahnsteig des Kugelventil-Griff-Hebel-150LB DN50
Spezifikationen
150LB Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: GB12237-89
- Verbindung: JB/T79
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: GB/T13927-1992
Größen-Strecke:
- 1/2 " ~8"
Druck-Bewertung:
- ASME-CL, 150, 300
Temperaturspanne:
- -20°C~185°C
* 2-teiliger Edelstahl-Flansch-volles Hafen-Kugelventil der Klassen-150LB
Angeflanschte Kugelventile haben eine andere Verbindungsart als die anderen Kugelventile, die wir tragen. Bedeutete, in einer anderen Flanschverbindung verbunden zu werden, die Ventile zulassen einfachere Reinigung und Ersatz.
Druck | Größe | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P |
Class150 | 1/2“ | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
1 1/2“ | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
2 1/2“ | Mehr Spezifikationen, treten mit uns frei in Verbindung | |||||||||||||
3" | ||||||||||||||
4" | ||||||||||||||
5" | ||||||||||||||
6" | ||||||||||||||
8" |
Kurz Einleitung
Die Struktur des sich hin- und herbewegendes Kugelventils schwimmt. Unter der Aktion des Mitteldrucks, kann der Ball eine bestimmte Verschiebung erzeugen und gegen die Dichtfläche am Ausgangende drücken, um die Dichtung des Ausgangendes sicherzustellen.
Das sich hin- und herbewegendes Kugelventil hat eine einfache Struktur und das gute, Leistung versiegelnd, aber die Last des Balls, der dem Funktionsmedium unterworfen wird, wird ganz dem AusgangDichtungsring übermittelt, also ist es notwendig, zu betrachten, ob das Dichtungsringmaterial der Funktionslast des kugelförmigen Mediums widerstehen kann. Diese Struktur ist in den Kugelventilen des mittleren und Niederdruckes weit verbreitet.
Stärke
1. Einfach zu benützen, öffnen Sie sich und schließen Sie schnell, von ganz offenem nach voll weg solange das gedrehte ° 90, einfach, über langen Abständen zu steuern.
2. die Wartung ist bequem, ist das Kugelventil in der Struktur einfach, ist der Dichtungsring im Allgemeinen aktiv, und zu ersetzen ist bequem auseinanderzubauen und.
13. Wenn völlig offen oder völlig geschlossen, die Dichtfläche des Balls und die Dichtung vom Medium lokalisiert wird. Wenn das Medium überschreitet, verursacht es nicht Abnutzung der Dichtfläche des Ventils.
Vorbildliche Auswahl
volles sich hin- und herbewegendes Kugelventil des Hafen-2PC
Standard | ANSI | GB | JIS | LÄRM |
Druck | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
