Produktdetails:
Zahlung und Versand AGB:
|
Ventilkörper: | CF8 | Ballmaterial: | CF8, CF8M |
---|---|---|---|
Seat-Material: | ptfe | Anschluss: | Oblate |
Größe: | DN15 | DN200 | Modell: | Q71F |
Markieren: | cf8m-Kugelventil,Flanschenden-Kugelventil |

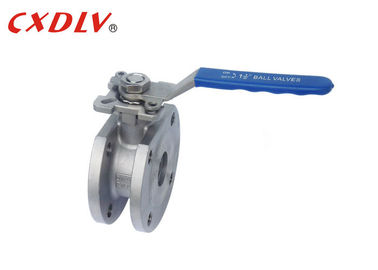

Oblaten-1-teiliges Kugelventil des Hochbahnsteig-CF8 SS304 DN50 Italien, das durch Auslöser fährt
Produkt-Eigenschaften
Kugelventil der Oblaten-1PC
Anwendbare Standards:
- Entwurf und Herstellung: GB/T12237/1989
- Verbindung: JB/T79
- Feuerfester Test: GB/T13927 - 1992
Größen-Strecke:
- DN15 | DN200
Nenndruck:
- 1,6 | MPa 4,0
Temperaturspanne:
- - °C 20 | °C 350
Verglichen mit gewöhnlichen Kugelventilen, haben Q71F-Oblaten-Kugelventile die Vorteile der kurzen strukturellen Länge, Leichtgewichtler, bequeme Installation. Die Dichtung nimmt eine weiche Dichtungsstruktur an, die zuverlässig in der Dichtung und einfach sich zu öffnen und zu schließen ist. Sie wird mit einer refraktären Struktur ausgerüstet, die zuverlässig ist und das gutes Versiegeln im Falle eines Feuers hat.
Größe | φd | φR | φC | φD | R | T | L | |
15 | 1/2“ | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
20 | 3/4" | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
25 | 1" | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
32 | 1 1/4" | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
40 | 1 1/2“ | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
50 | 2" | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
65 | 2 1/2“ | 63,5 | 120 | 145 | 180 | 3 | 18 | 95 |
80 | 3" | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
100 | 4" | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
125 | ] 5" | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
150 | 6" | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
Anwendung
Das Kugelventil ist für PN1.0~2.5MPa, Betriebstemperatur 29~180°C (der Sitz ist verstärktes PTFE) passend, oder 29~300°C (der Sitz ist das PPL), auf verschiedenen Rohrleitungen, wird es benutzt, um das Medium abzuschneiden oder anzuschließen in Vorbereitung. Verschiedene Materialien können für Wasser, Dampf, Öl, Salpetersäure, Essigsäure, Oxydierungsmedium, Harnstoff und andere Medien benutzt werden.
Stärke
1. Der einzigartige Entwurf des Exzentrikers macht das frictionless Getriebe zwischen den Dichtflächen, das die Nutzungsdauer des Ventils ausdehnt.
2. Der elastisch Sitz erzeugt durch Drehmoment.
3. Scharfsinniger Keilentwurf stellt das Ventil her, eine festere und festere automatische Dichtungsfunktion, mit Ausgleichs- und nulldurchsickern zwischen den Dichtflächen zu haben.
4. Klein, leicht, leicht und einfach zu installieren.
5. Pneumatische und elektrische Geräte können entsprechend Benutzeranforderungen konfiguriert sein, den Bedarf der Fernbedienung und der Programmsteuerung zu erfüllen.
6. Ersatzsitzmaterial kann an einer Vielzahl von Medien angewendet werden.
Vorbildliche Auswahl
OblatenKugelventil
Modellieren Sie kein | Funktions-Druck /Mpa |
Anwendbare Temperatur /℃ |
Anwendbares Medium |
Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
Q71F-25P | 2,5 | Nitrose | |
Q71F-16Ti | 1,6 | Oxidierendes ätzendes Medium | |
Q71F-25Ti | 2,5 | Oxidierendes ätzendes Medium |
