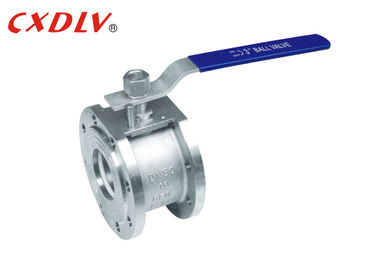

Hochdruckoblaten-sich hin- und herbewegendes Kugelventil PTFE PPL Seat des griff-PN25
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO |
| Modellnummer: | Q71F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1PC |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Passende Sperrholzkisten entsprechend unterschiedlicher Ventil-Struktur |
| Lieferzeit: | 5~25 Arbeits-Tage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 500pcs/mon |
|
Detailinformationen |
|||
| Produktname: | 1PC Kugelhahn | VENTIL Material: | VENTIL Material |
|---|---|---|---|
| Druck: | PN16 | OPERATION: | Griff |
| Anschluss: | Oblate | Modell: | Q71F |
| Hervorheben: | cf8m-Kugelventil,Edelstahl Kugelhahn |
||
Produkt-Beschreibung
Hochdruckoblaten-sich hin- und herbewegendes Kugelventil PTFE PPL Seat des griff-PN25
Allgemeine Eigenschaften
Italien-Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: GB/T12237/1989
- Verbindung: JB/T79
- Feuerfester Test: GB/T13927 - 1992
Größen-Strecke:
- DN15 | DN200
Nenndruck:
- Contruction 1,6 | MPa 4,0
Temperatur-Grenze:
- °C 20 | °C 350
Schwimmen
Voller Hafen
Enden-Eintritt
Oblaten-Kugelkopfkugelventile (oder genannte super dünne“ Kugelkopfkugelventile „Italiens) sind benutzte Ausrüstung in Vorbereitung in Zustand von PN1.0~2.5MPa, Betriebstemperatur von 29~180℃ (Dichtungsring ist RPTFE) oder 29~180℃ (Dichtungsring ist PPL-Polyphenylen), zu erzielen, um abzuschneiden oder das Medium anzuschließen in Vorbereitung. Das anwendbare Medium, wie Wasser, Dampfer, Öl, Salpetersäure, Essigsäure, Carbamid oder Medium von oxidizability kann abhängig von dem angenommenen Unterschiedventilmaterial angewandt sein.
| Einheit: Millimeter | |||||
| Druck | Größe | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Anwendung
Oblaten-Kugelventil kann im Erdöl, Chemikalie, Metallurgie, Kraftwerk, Leichtindustrie und andere Felder weit verbreitet sein, zum des Öls, des Wassers, des Gases und der Masse oder der faserartigen Flüssigkeit automatisch zu justieren oder abzuschneiden.
Stärke
1. verglichen mit normalen Kugelventilen, hat super dünne Kugelkopfkugelventile den Vorteil der kurzen Strukturlänge, im Leichtgewichtler, der für Installation und Abwehrmaterial usw. und mit ausgezeichneter Wärmedämmungsleistung einfacher ist.
2. Wir benutzen flexible Dichtungsstruktur, damit der Sitzring die Ergebnisse der hohen zuverlässigen Dichtungsleistung und leicht für offene/nahe Operation erzielt, und eine spezielle feuerbeständige schützende Struktur wird in das Ventil eingestellt, um die Ventilfunktion und hohe die Dichtungsleistung beeinflußt nicht unter der Zustand einer UnfallFeuergefahr zu halten.
3. kann antistatische Struktur abhängig von dem Antrag des Kunden eingestellt werden. Wir stellten ein 90o offene/nahe Lokalisierungsplatte mit Loch, Kunde können den Standort gemäß des Istzustandes zuschließen, um Misoperation zu vermeiden ein.
Vorbildliche Auswahl
OblatenKugelventil
| Modellieren Sie kein | Funktions-Druck /Mpa |
Anwendbare Temperatur /℃ |
Anwendbares Medium |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Oxidierendes ätzendes Medium | |
| Q71F-25Ti | 2,5 | Oxidierendes ätzendes Medium |
