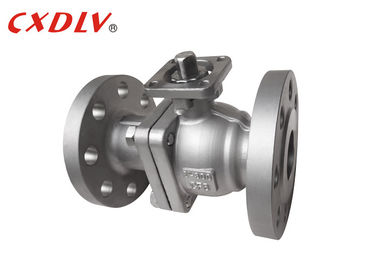

300LB flanschte Kugelventil mit Auflage ISO5211 für direkte Montage des pneumatischen Auslösers
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO |
| Modellnummer: | Q41F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1PC |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Passende Sperrholzkisten entsprechend unterschiedlicher Ventil-Struktur |
| Lieferzeit: | 5~25 Arbeits-Tage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 500pcs/mon |
|
Detailinformationen |
|||
| Ventil: | CF8 | Ball: | CF8 |
|---|---|---|---|
| Seat-Material: | ptfe | Standard: | ANSI |
| Größe: | 1/2 " ~8" | Struktur: | Voller Hafen |
| Hervorheben: | Edelstahl Kugelhahn,Flanschenden-Kugelventil |
||
Produkt-Beschreibung
300LB flanschte Kugelventil mit Auflage ISO5211 für direkte Montage des pneumatischen Auslösers
Spezifikationen
300LB Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: ASME B16.5, API608
- Verbindung: ASME B16.5
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: API598, API6D
Größen-Strecke:
- 1/2 „| 8"
Druck-Bewertung:
- ASME-CL, 150, 300
Temperaturspanne:
- -20 °C | °C 185
Q41F-300LB brachte amerikanisches sich hin- und herbewegendes Standardkugelventil Dichtung, mehrjährige entworfene Dichtung der Kugelventil-Herstellung Erfahrung voran, um Ventildichtung sicherzustellen, niedriger Reibungskoeffizient, kleines funktionierendes Drehmoment, eine Vielzahl von Dichtungsmaterialien, eine breite Palette der Anpassung
| Druck | Größe | φD | L | φE | φB | φC | T | f | N-φh |
| 300LB | 1/2“ | 13 | 140 | 95 | 66,5 | 35 | 15 | 1,6 | 4-16 |
| 3/4" | 19 | 152 | 117 | 82,5 | 43 | 16 | 1,6 | 4-19 | |
| 1" | 25 | 165 | 124 | 89 | 51 | 18 | 1,6 | 4-19 | |
| 1 1/4" | 32 | 178 | 133 | 98,5 | 64 | 19 | 1,6 | 4-19 | |
| 1 1/2“ | 38 | 190 | 156 | 114,5 | 73 | 21 | 1,6 | 4-22 | |
| 2" | 51 | 216 | 165 | 127 | 92 | 23 | 1,6 | 8-19 | |
| 2 1/2“ | Treten Sie mit uns für mehr Daten in Verbindung | ||||||||
| 3" | |||||||||
| 4" | |||||||||
| 5" | |||||||||
| 6" | |||||||||
| 8" | |||||||||
Kurz Einleitung
Die Struktur des sich hin- und herbewegendes Kugelventils schwimmt. Unter der Aktion des Mitteldrucks, kann der Ball eine bestimmte Verschiebung erzeugen und gegen die Dichtfläche am Ausgangende drücken, um die Dichtung des Ausgangendes sicherzustellen.
Das sich hin- und herbewegendes Kugelventil hat eine einfache Struktur und das gute, Leistung versiegelnd, aber die Last des Balls, der dem Funktionsmedium unterworfen wird, wird ganz dem AusgangDichtungsring übermittelt, also ist es notwendig, zu betrachten, ob das Dichtungsringmaterial der Funktionslast des kugelförmigen Mediums widerstehen kann. Diese Struktur ist in den Kugelventilen des mittleren und Niederdruckes weit verbreitet.
Stärke
1. Einfach zu benützen, öffnen Sie sich und schließen Sie schnell, von ganz offenem nach voll weg solange das gedrehte ° 90, einfach, über langen Abständen zu steuern.
2. die Wartung ist bequem, ist das Kugelventil in der Struktur einfach, ist der Dichtungsring im Allgemeinen aktiv, und zu ersetzen ist bequem auseinanderzubauen und.
13. Wenn völlig offen oder völlig geschlossen, die Dichtfläche des Balls und die Dichtung vom Medium lokalisiert wird. Wenn das Medium überschreitet, verursacht es nicht Abnutzung der Dichtfläche des Ventils.
Vorbildliche Auswahl
volles sich hin- und herbewegendes Kugelventil des Hafen-2PC
| Standard | ANSI | GB | JIS | LÄRM |
| Druck | 150LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) | |||
