Produktdetails:
Zahlung und Versand AGB:
|
Ventilkörper: | CF8M | Ball: | CF8M |
---|---|---|---|
Seat-Material: | ptfe | Standard: | ANSI |
Größe: | 1/2 " ~8" | Druck: | 300LB |
Markieren: | cf8m-Kugelventil,Edelstahl Kugelhahn |

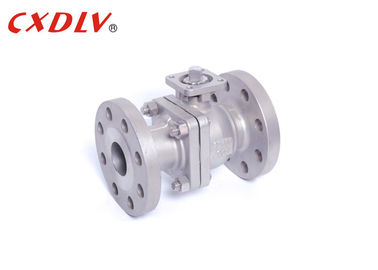

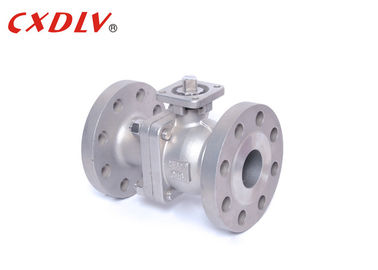

300LB CF8M flanschte Kugelventil 2" Hochleistungs-sich hin- und herbewegendes Kugelventil
Spezifikationen
300LB Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: ASME B16.5, API608
- Verbindung: ASME B16.5
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: API598, API6D
Größen-Strecke:
- 1/2 „| 8"
Druck-Bewertung:
- ASME-CL, 150, 300
Temperaturspanne:
- -20 °C | °C 185
Q41F-300LB brachte amerikanisches sich hin- und herbewegendes Standardkugelventil Dichtung, mehrjährige entworfene Dichtung der Kugelventil-Herstellung Erfahrung voran, um Ventildichtung sicherzustellen, niedriger Reibungskoeffizient, kleines funktionierendes Drehmoment, eine Vielzahl von Dichtungsmaterialien, eine breite Palette der Anpassung
Druck | Größe | φD | L | φE | φB | φC | T | f | N-φh |
300LB | 1/2“ | 13 | 140 | 95 | 66,5 | 35 | 15 | 1,6 | 4-16 |
3/4" | 19 | 152 | 117 | 82,5 | 43 | 16 | 1,6 | 4-19 | |
1" | 25 | 165 | 124 | 89 | 51 | 18 | 1,6 | 4-19 | |
1 1/4" | 32 | 178 | 133 | 98,5 | 64 | 19 | 1,6 | 4-19 | |
1 1/2“ | 38 | 190 | 156 | 114,5 | 73 | 21 | 1,6 | 4-22 | |
2" | 51 | 216 | 165 | 127 | 92 | 23 | 1,6 | 8-19 | |
2 1/2“ | Treten Sie mit uns für mehr Daten in Verbindung | ||||||||
3" | |||||||||
4" | |||||||||
5" | |||||||||
6" | |||||||||
8" |
Anwendung
Die Struktur des sich hin- und herbewegendes Kugelventils schwimmt. Unter der Aktion des Mitteldrucks, kann der Ball eine bestimmte Verschiebung erzeugen und gegen die Dichtfläche am Ausgangende drücken, um die Dichtung des Ausgangendes sicherzustellen.
Das sich hin- und herbewegendes Kugelventil hat eine einfache Struktur und das gute, Leistung versiegelnd, aber die Last des Balls, der dem Funktionsmedium unterworfen wird, wird ganz dem AusgangDichtungsring übermittelt, also ist es notwendig, zu betrachten, ob das Dichtungsringmaterial der Funktionslast des kugelförmigen Mediums widerstehen kann. Diese Struktur ist in den Kugelventilen des mittleren und Niederdruckes weit verbreitet.
Stärke
1. Die Widerstand Widerstände sind klein. Wenn das Ventil völlig offen ist, sind die Querschnittsfläche des Balldurchganges, der Ventilkörperdurchgang und das Verbindungsrohr gleich, und die Linie ist in der Linie. Das Medium fließt das Kugelventil, das mit dem Durchfließen eines geraden Rohres gleichwertig ist, und die Flüssigkeit des Kugelventils in den verschiedenen Ventilen durch. Der Widerstand ist das kleinste.
2. Funktionieren Sie schnell, nur Bedarf, das Ball 90 ° beim Öffnen und Schließen zu drehen, bequem und schnell.
3. Die Struktur ist einfach, ist das Volumen klein, und das Gewicht ist Licht. Insbesondere ist seine Höhe viel kleiner als der Schieber und das Absperrventil.
4. Die Dichtungsleistung ist besser. Kugelventile benutzen im Allgemeinen eine weiche, flexible Dichtung.
Vorbildliche Auswahl
volles sich hin- und herbewegendes Kugelventil des Hafen-2PC
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
