Produktdetails:
Zahlung und Versand AGB:
|
Gehäusematerial: | SS304 SS316 | Ballmaterial: | CF8, CF8M |
---|---|---|---|
Seat-Material: | ptfe | Standard: | GB, ANSI, JIS, LÄRM |
Größe: | DN15 | DN200 | Druck: | 10K 20K |
Markieren: | cf8m-Kugelventil,Edelstahl Kugelhahn |

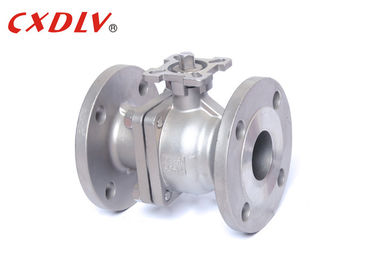

JIS 10K SCS14 volles Regelventil des Hafen-Edelstahl-Kugelventil-DN50
Spezifikationen
Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: ASME B16. 34, API608
- Verbindung: JIS B2212 | B213
- Test und Inspektion: JIS B2003, API6D
- Vertrauliches Maß: JIS B2002
Größen-Strecke:
- DN15 | DN200
Druck-Bewertung:
- JIS 10K 20K
Temperaturspanne:
- - °C 20 | °C 185
Das JIS-Hochbahnsteig-Kugelventil nimmt die japanische Standardausführungslizenz an und nimmt den japanischen Standardflansch, die japanische Standardstrukturlänge, den japanischen materiellen Standardstandard und das zusammengesetzte JIS-japanische nationale Standardprodukt an.
Die Struktur des JIS-Hochbahnsteig-Kugelventils kann durch jeden möglichen Hersteller installiert werden und installiert werden. Nach Installation kann die Dichtung justiert werden. Diese Anpassung braucht nicht, den Auslöser auseinanderzubauen, der effektiv die Dichtungsleistung schützt.
Druck | Größe | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Treten Sie mit uns frei in Verbindung | |||||||||||||||||
80 | ||||||||||||||||||
100 | ||||||||||||||||||
125 | ||||||||||||||||||
150 | ||||||||||||||||||
200 |
Anwendung
Passend für allgemeine Funktionsmedien wie des Lösungsmittels, sauren und Erdgas des Wassers, aber auch passend für Medium mit rauen Arbeitsbedingungen, wie Sauerstoff, Wasserstoffperoxid, Methan und Äthylen, die in den verschiedenen Industrien weit verbreitet sind.
Stärke des Kugelventils
1. Moderne KERAMISCHE CASTING-Technologie, angemessene Struktur und hübscher Auftritt.
2. Dichtung nimmt elastische Dichtungsstruktur an, die Arbeit spart, leicht und gut, Leistung versiegelnd.
3. Der Ventilschaft nimmt eine Rück-Siegelunterseiteladenstruktur an, und der Ventilschaft fliegt nicht heraus wegen des internen Drucks und stellt Sicherheit sicher.
Vorbildliche Auswahl
volles sich hin- und herbewegendes Kugelventil des Hafen-2PC
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
