Produktdetails:
Zahlung und Versand AGB:
|
Standard: | LÄRM | Material: | CF8 |
---|---|---|---|
Seat: | weicher Sitz | connction: | Doppelter Flansch |
Struktur: | Voller Hafen | Modell: | Q41F |
Markieren: | cf8m-Kugelventil,Flanschenden-Kugelventil |

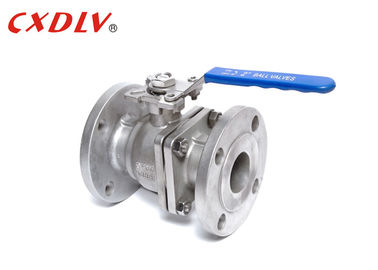

Doppelt-Flansch-sich hin- und herbewegendes Kugelventil-aufgeteiltes Körper-Regelventil Rfs CF8 CF8M WCB
Spezifikationen
LÄRM geworfenes sich hin- und herbewegendes Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: LÄRM 3357/1,2EN12516-1
- Verbindung: DIN2542~DIN2545, En1092
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: DIN3230/3, En12266
Größen-Strecke:
- DN15 | DN200
Druck-Bewertung:
- LÄRM PN10 PN16 PN25 PN40
Temperaturspanne:
- °C 20 | °C 185
PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1,6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | NICHT | 11 | NICHT | 102 | |
125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | NICHT | 125 | NICHT | |
150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | NICHT | 125 | 140 | |
200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | NICHT | 125 | 140 |
Anwendung
* breite Palette von Anwendungen, von kleinem zu einigen Millimeter im Durchmesser, große Meter, von Hochvakuum zu Hochdruck kann angewandt sein.
* Kugelventile sind im Erdöl, Chemikalie, Stromerzeugung, Papier, Atomenergie, Luftfahrt, Rakete und andere Abteilungen sowie People's Daily Leben weit verbreitet gewesen.
Vorteil des Kugelventils
1. Das Drucklager verringert das Reibungsdrehmoment des Ventilschafts, der den Ventilschaft glatt und flexibel für langfristige Operation macht.
2. Antistatische Leistung: ein Frühling wird zwischen dem Ball, dem Ventilschaft und dem Ventilkörper vereinbart, und die statische Elektrizität, die durch den Schaltungsprozeß erzeugt wird, kann abgeleitet werden.
3. Da das Material wie Polytetrafluoroäthylen gutes selbstschmierendes Eigentum hat und der Reibungsverlust mit dem kugelförmigen Körper klein ist, ist die Nutzungsdauer des pneumatischen Kugelventils lang.
4. Die Widerstand Widerstände sind klein und das pneumatische Kugelventil ist das mit den kleinsten Widerstand Widerständen unter allen Arten Ventile.
5. Die Ventilschaftsdichtung ist zuverlässig. Weil der Ventilschaft nur die gleiche Bewegung wie die Hebebewegung durchführt, ist der Dichtungsring des Ventilschafts nicht einfach, und die Dichtungskapazitätserweiterungen als der Druck der mittleren Zunahmen beschädigt zu werden.
6. Große Dichtungsleistung. Der Sitz wird vom elastischen Material wie PTFE ist einfach zu versiegeln gemacht, und die Ventildichtungskapazität des pneumatischen Kugelventils erhöht sich mit dem Anstieg des Mitteldrucks.
Vorbildliche Auswahl
LÄRM 2PC volles Hafen-sich hin- und herbewegendes Kugelventil
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
