Produktdetails:
Zahlung und Versand AGB:
|
Gehäusematerial: | WCB | Ballmaterial: | WCB |
---|---|---|---|
Seat-Material: | ptfe | Hafen-Modell: | L-Hafen |
Druck: | PN16 | Anschluss: | Flansch |
Markieren: | cf8m-Kugelventil,Edelstahl Kugelhahn |

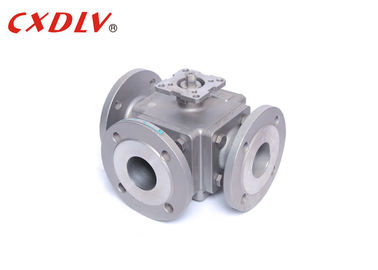

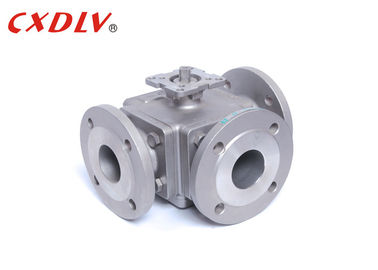

Kleine volle Weise des Hafen-3 flanschte Kugelventil-quadratischer Körper mit Befestigungsflansch
Spezifikationen
Werfendes sich hin- und herbewegendes Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: GB12237-89
- Verbindung: JB/T79
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: GB/T13927-1992
Größen-Strecke:
- DN15 | DN200
Druck-Bewertung:
- PN16 PN25 PN40
Temperaturspanne:
- -20°C~185°C
Dreiwegekugelventil kann in Q44L-Art und Q45T-Art für verschiedene Schaltungsanforderungen der mittleren Strömungsrichtung unterteilt werden. „L-PORT“ MODELL kann die Schaltung der mittleren Strömungsrichtung verwirklichen, und die zwei Kanäle, die senkrecht miteinander sein können, können angeschlossen werden oder geschlossen werden. „T-PORT“ MODELL kann die Spaltung oder den gemischten Fluss des Mediums verwirklichen, kann die Schaltung der mittleren Strömungsrichtung nicht nur verwirklichen, aber kann die drei Kanäle auch miteinander anschließen und kann jeden möglichen Kanal auch schließen und die anderen zwei Kanäle anschließen. Das Ventil hat die Eigenschaften der Kompaktbauweise, schöner Auftritt und gut, Leistung versiegelnd.
Druck | Größe | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Anwendung
Das Ventil wird hauptsächlich in der industriellen verteilendes Wasserversorgung benutzt und Entwässerung, städtische Wasserversorgung und Entwässerung, hohe Gebäude und Hotels des Druckwasserausgangs der Pumpe, benutzt, um Unterwasser und die Beseitigung des destruktiven Wasserschlages zu schneiden, garantieren dem sicheren Betrieb des Rohrnetzes. Entwarf, ausführlichen Bericht der Umgebungsbedingungen, keine Erschütterung, keine Geräusche, reibungsloses Funktionieren zu nehmen, garantiert dass Hotels, Wohnruhiges und hat Funktionen einer Machteinsparung.
Die Stärke des 3 Möglichkeit Kugelventils
1. Die Widerstand Widerstände sind niedrig und der Widerstandkoeffizient ist dem Rohr lengthh gleich.
2. Die Struktur ist einfach hell, klein an Größe und im Gewicht.
3. Sie ist kompakt und zuverlässig und hat gute Abdichtungseigenschaften. Sie ist auch in den Vakuum-Anlagen weit verbreitet gewesen.
4. Die Operation ist bequem, ist die Öffnung und das Schließen schnell, und die Rotation ist 90° von der vollständigen Öffnung zu voll schließen, das zur Langstreckensteuerung bequem ist.
5. Die Wartung ist bequem, hat das Kugelventil eine einfache Struktur, und der Dichtungsring ist im Allgemeinen beweglich, und die Zerlegung und der Ersatz ist verhältnismäßig bequem.
6. Wenn völlig offen oder völlig geschlossen, die Dichtfläche des Balls und die Dichtung vom Medium und vom Medium lokalisiert wird, verursacht nicht Abnutzung der Dichtfläche des Ventils.
7. Breite Palette von Anwendungen, von kleinem zu einigen Millimeter, bis zu einigen Metern, von Hochvakuum zu Hochdruck kann angewandt sein.
