Produktdetails:
Zahlung und Versand AGB:
|
OPERATION: | Griff | VENTIL Material: | Edelstahl |
---|---|---|---|
Druck: | PN16 | Größe: | DN15~DN200 |
Standard: | GB | Anschluss: | Flansch |
Medium: | Wasserölgas | ||
Markieren: | cf8m-Kugelventil,Flanschenden-Kugelventil |

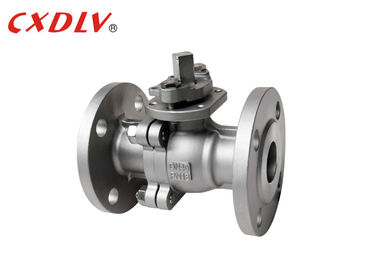

Griff bearbeiteter voller Hafen flanschte Kugelventil-Doppelt-Flansch-Enden GB-Standard
Spezifikationen
GB-Griff Oprated-Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: GB12237-89
- Verbindung: JB/T79
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: GB/T13927-1992
Größen-Strecke:
- DN15~DN200
Druck-Bewertung:
- GB PN16 PN25 PN40
Temperaturspanne:
- -20°C~185°C
Kugelventil und Schieber sind die gleiche Art des Ventils. Der Unterschied ist, dass das opening&closing Teil ein Ball ist, und der Ball dreht sich um den Ventilkörper, um die Ventil opens&closes zu erzielen. Das Kugelventil ist hauptsächlich verwendetes in Vorbereitung, zum der Strömungsrichtung des Mediums zu schneiden, zu verteilen und zu ändern. FlanschKugelventil Standard-GB/T21465-2008 „Ventilterminologie“ wird wie definiert: die Öffnung und das schließend Mitglied (Bereich) wird durch den Ventilschaft gefahren und dreht sich um die Achse des Ventilschafts.
Einheit: Millimeter | |||||||
Druck | Größe | L | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Anwendung
Das Kugelventil ist hauptsächlich verwendetes in Vorbereitung, zum der Strömungsrichtung des Mediums zu schneiden, zu verteilen und zu ändern.
Stärke des Kugelventils
1. Antistatische Leistung: ein Frühling wird zwischen dem Ball, dem Ventilschaft und dem Ventilkörper vereinbart, und die statische Elektrizität, die durch den Schaltungsprozeß erzeugt wird, kann abgeleitet werden.
2. Da das Material wie Polytetrafluoroäthylen gutes selbstschmierendes Eigentum hat und der Reibungsverlust mit dem kugelförmigen Körper klein ist, ist die Nutzungsdauer des pneumatischen Kugelventils lang.
3. Die Widerstand Widerstände sind niedrig und das pneumatische Kugelventil ist das mit den kleinsten Widerstand Widerständen in allen Arten Ventil.
4. Die Ventilschaftsdichtung ist zuverlässig. Weil der Ventilschaft nur die gleiche Bewegung wie die Hebebewegung durchführt, ist der Dichtungsring des Ventilschafts nicht einfach, und die Dichtungskapazitätserweiterungen als der Druck der mittleren Zunahmen beschädigt zu werden.
Vorbildliche Auswahl
volles sich hin- und herbewegendes Kugelventil des Hafen-2PC
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
