Produktdetails:
Zahlung und Versand AGB:
|
OPERATION: | Griff | Gehäusematerial: | CF8 CF8M WCB |
---|---|---|---|
Druck: | PN16 | Größe: | DN15~DN200 |
Struktur: | Sich hin- und herbewegender Ball | Anschluss: | Doppelter Flansch |
Medium: | Wasserölgas | ||
Markieren: | cf8m-Kugelventil,Flanschenden-Kugelventil |

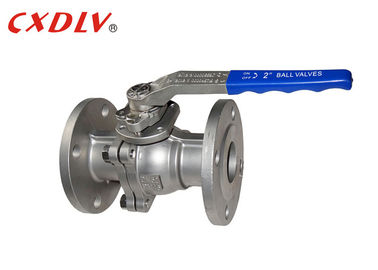

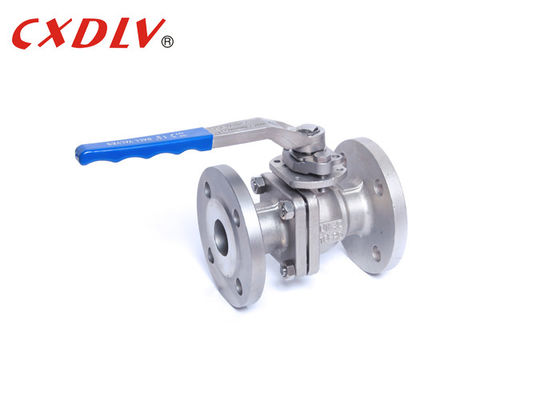

Edelstahl PN16 flanschte Griff SS304 SS316 WCB des Kugelventil-DN50
Spezifikationen
GB-Griff Oprated-Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: GB12237-89
- Verbindung: JB/T79
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: GB/T13927-1992
Größen-Strecke:
- DN15~DN200
Druck-Bewertung:
- GB PN16 PN25 PN40
Temperaturspanne:
- -20°C~185°C
Ein Kugelventil ist eine Form des Vierteldrehungsventils, das eine Höhle benutzt, perforiert und der schwenkende zu steuern Ball sie durchfließen. Es ist offen, wenn das Loch des Balls in Übereinstimmung mit dem Fluss und geschlossen ist, wenn es 90 Grad durch den Ventilgriff geschwenkt wird. Der Griff liegt flach in einer Linie mit dem Fluss, wenn offen, und ist zu ihm senkrecht, wenn er geschlossen wird und für einfache Sichtbestätigung des Status des Ventils macht.
Einheit: Millimeter | |||||||
Druck | Größe | L | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Anwendung
Kugelventile sind im Allgemeinen ein bidirektionales Ventil, das für die Ein-Ausanwendungen bestimmt ist, die in einigen verschiedenen Industrien verwendet werden. Einige von diesen schließen Wasser, Öl, Gas, die Chemikalie mit ein, pharmazeutisch und gerade gewinnen, um einige zu nennen.
Warum wählen Sie Kugelventil?
1. Antistatische Leistung: ein Frühling wird zwischen dem Ball, dem Ventilschaft und dem Ventilkörper vereinbart, und die statische Elektrizität, die durch den Schaltungsprozeß erzeugt wird, kann abgeleitet werden.
2. Da das Material wie Polytetrafluoroäthylen gutes selbstschmierendes Eigentum hat und der Reibungsverlust mit dem kugelförmigen Körper klein ist, ist die Nutzungsdauer des pneumatischen Kugelventils lang.
3. Die Widerstand Widerstände sind niedrig und das pneumatische Kugelventil ist das mit den kleinsten Widerstand Widerständen in allen Arten Ventil.
4. Die Ventilschaftsdichtung ist zuverlässig. Weil der Ventilschaft nur die gleiche Bewegung wie die Hebebewegung durchführt, ist der Dichtungsring des Ventilschafts nicht einfach, und die Dichtungskapazitätserweiterungen als der Druck der mittleren Zunahmen beschädigt zu werden.
Vorbildliche Auswahl
volles sich hin- und herbewegendes Kugelventil des Hafen-2PC
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
