Produktdetails:
Zahlung und Versand AGB:
|
Standard: | LÄRM | Gehäusematerial: | CF8 CF8M WCB |
---|---|---|---|
Druck: | PN16 | Größe: | DN15~DN200 |
Struktur: | Aufgeteilter Körper | Anschluss: | Doppelter Flansch |
Medium: | Wasserölgas | ||
Markieren: | cf8m-Kugelventil,Flanschenden-Kugelventil |

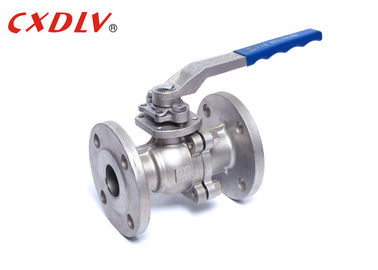

Kugelventil PTFE PPL weiches Seat der LÄRM Standard-aufgeteilter Körper-niedriges Plattform-2pc
Spezifikationen
LÄRM Standardgriff Oprated-Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: LÄRM 3357/1, 2EN12516-1
- Flansch-Verbindung: DIN2542~DIN2545, En1092
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: DIN3230/3, En12266
Größen-Strecke:
- DN15~DN200
Druck-Bewertung:
- GB PN16 PN25 PN40
Temperaturspanne:
- -20°C~185°C
Volle BohrungsKugelventile haben den gleichen Bohrungsdurchmesser wie das Rohr. Der Vorteil ist, dass es keine Extrareibungsverluste gibt und dass das System mechanisch einfacher zu säubern ist (pigging). Das abwärts gerichtete ist, dass der Ball und die Wohnung größer als ein Standardkugelventil mit verringerter Bohrung sind. Die Kosten sind deshalb etwas höher, und für viele Anwendungen wird dieses nicht angefordert.
Einheit: Millimeter | |||||||
Druck | Größe | L | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Anwendung
Kugelventile sind im Allgemeinen ein bidirektionales Ventil, das für die Ein-Ausanwendungen bestimmt ist, die in einigen verschiedenen Industrien verwendet werden. Einige von diesen schließen Wasser, Öl, Gas, die Chemikalie mit ein, pharmazeutisch und gerade gewinnen, um einige zu nennen.
Vorteil
1. Leichte, verringerte Erschütterungen auf Rohrlinien
2. Schnell und einfach zu schließen, zeigt Hebelposition an, ob das Ventil offen oder geschlossen ist
3. Einfach anzubringen: mit angeflanschten Gelenken
4. Einfach instandzuhalten und zu reparieren: kann von der Rohrleitung entfernt werden, ohne die Befestigungsflansche zu entfernen
5. Zuverlässige und störungsfreie Operation in allen Positionen und nur ein geringfügiger Verlust des Flusses
Vorbildliche Auswahl
volles sich hin- und herbewegendes Kugelventil des Hafen-2PC
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
