Produktdetails:
Zahlung und Versand AGB:
|
Standard: | JIS | Gehäusematerial: | CF8M |
---|---|---|---|
Druck: | 10k | Größe: | DN15~DN200 |
Struktur: | Aufgeteilter Körper | Anschluss: | Flansch |
Medium: | Wasserölgas | ||
Markieren: | cf8m-Kugelventil,Edelstahl Kugelhahn |

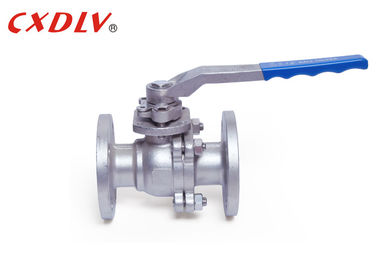

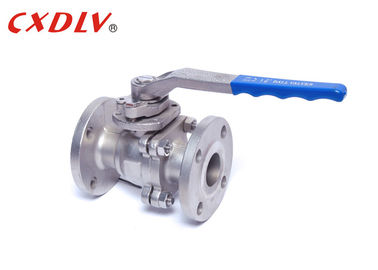

Weiche Dichtung CF8M 2 Zoll flanschte Kugelventil DN200 10K JIS Standard-API607
Spezifikationen
JIS-Standardgriff Oprated-Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: ASME B16.34, API 608
- Flansch-Verbindung: JIS B2212 | B213
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: JIS B2003, API6D
Größen-Strecke:
- 15A | 200A
Druck-Bewertung:
- JIS 10K 20K
Temperaturspanne:
- -20°C~185°C
Kugelventile stellten die Wasserführung unter Verwendung eines Balls, innerhalb des Ventils ab. Wenn in der "ON"-Position, stimmt die Öffnung mit dem Rohr überein und lässt Wasser frei fließen. Wenn in der "OFF"-Position, ist die Öffnung zur Wasserführung senkrecht und vollständig stoppt den Fluss. In einem Kugelventil wird Fluss mit einem Hebel gesteuert. Die Platzierung des Hebelsenkrechten zum Rohr lässt Wasser fließen. Sie an den 90-Grad- bewegend, angeln Sie Halt der Fluss.
Einheit: Millimeter | |||||||
Druck | Größe | L | φE | φB | φC | T | f |
10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
20 | 117 | 100 | 75 | 58 | 14 | 1 | |
25 | 127 | 125 | 90 | 70 | 14 | 1 | |
32 | 140 | 135 | 100 | 80 | 16 | 2 | |
40 | 165 | 140 | 105 | 85 | 16 | 2 | |
50 | 178 | 155 | 120 | 100 | 16 | 2 | |
65 | 190 | 175 | 140 | 120 | 18 | 2 | |
80 | 203 | 185 | 150 | 130 | 18 | 2 | |
100 | 229 | 210 | 175 | 155 | 18 | 2 | |
125 | 356 | 250 | 210 | 185 | 20 | 2 | |
150 | 394 | 280 | 240 | 215 | 22 | 2 | |
200 | 457 | 330 | 290 | 265 | 22 | 2 |
Anwendung
Kugelventile werden für Fluss und Druckregelung benutzt und abstellen für ätzende Flüssigkeiten, Schlämme, normale Flüssigkeit und Gase.
Sie werden in der Industrie des Öls und des Erdgases benutzt, aber auch einen Platz in vielen Fertigungssektoren, im Chemikalienlager und in der sogar Wohnnutzung finden.
Vorteil
1. Leichte, verringerte Erschütterungen auf Rohrlinien
2. Schnell und einfach zu schließen, zeigt Hebelposition an, ob das Ventil offen oder geschlossen ist
3. Einfach anzubringen: mit angeflanschten Gelenken
4. Einfach instandzuhalten und zu reparieren: kann von der Rohrleitung entfernt werden, ohne die Befestigungsflansche zu entfernen
5. Zuverlässige und störungsfreie Operation in allen Positionen und nur ein geringfügiger Verlust des Flusses
Vorbildliche Auswahl
volles sich hin- und herbewegendes Kugelventil des Hafen-2PC
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
