Produktdetails:
Zahlung und Versand AGB:
|
Standard: | ANSI | Gehäusematerial: | CF8M |
---|---|---|---|
Druck: | 150lb | Größe: | 1/2“ | 8" |
Struktur: | Aufgeteilter Körper | Anschluss: | Flansch |
Medium: | Wasserölgas | ||
Markieren: | Edelstahl Kugelhahn,Flanschenden-Kugelventil |

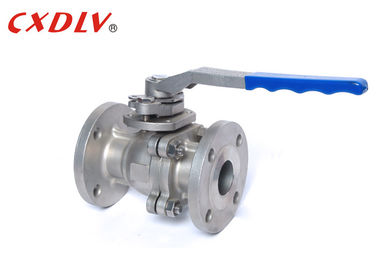

Kugelventil-aufgeteilter Körper-Edelstahl ANSI industrieller angeflanschter, der Class150 schwimmt
Spezifikationen
ANSI-Standardgriff Oprated-Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: ASME B16.34, API 608
- Flansch-Verbindung: ASME B16.5
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: API598, API6D
- Vertrauliches Maß: ASME B16.10
Größen-Strecke:
- 1/2“ | 8"
Druck-Bewertung:
- ANSI 150LB 300LB
Temperaturspanne:
- -20°C~185°C
Kugelventile stellten die Wasserführung unter Verwendung eines Balls, innerhalb des Ventils ab. Wenn in der "ON"-Position, stimmt die Öffnung mit dem Rohr überein und lässt Wasser frei fließen. Wenn in der "OFF"-Position, ist die Öffnung zur Wasserführung senkrecht und vollständig stoppt den Fluss. In einem Kugelventil wird Fluss mit einem Hebel gesteuert. Die Platzierung des Hebelsenkrechten zum Rohr lässt Wasser fließen. Sie an den 90-Grad- bewegend, angeln Sie Halt der Fluss.
Einheit: Millimeter | ||||||||
Druck | Größe | φD | L | φE | φB | φC | T | f |
Class150 | 1/2“ | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
1 1/2“ | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | |
2 1/2“ | 64 | 190 | 178 | 139,5 | 105 | 18 | 1,6 | |
3" | 76 | 203 | 190 | 152,5 | 127 | 19 | 1,6 | |
4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1,6 | |
5" | 127 | 356 | 254 | 216 | 186 | 24 | 1,6 | |
6" | 152 | 394 | 279 | 241,5 | 216 | 26 | 1,6 | |
8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1,6 |
Anwendung
Kugelventile sind allgemein ausgesuchte dank ihre Fähigkeit, erfolgreiches zu sein verwendet über einer Benutzungsmöglichkeit und Märkte. Wie vor erwähnt, sind Kugelventile ein großer Erfolg mit der Industrie des Öls und des Erdgases, aber finden auch einen Platz in vielen Fertigungssektoren, im Chemikalienlager und in der sogar Wohnnutzung.
Warum wählen Sie Kugelventil?
Kugelventile genießen enorme Popularitätsdank ihren kompakten und niedrigen Wartungsentwurf, der keine Schmierung beim Benutzern eine feste Dichtung mit minimalem Drehmoment noch anbieten erfordert. Kugelventile sind auch die wenige teure Wahl, wenn es um das Wählen unter allen Ventilanordnungsarten geht.
Vorbildliche Auswahl
voller Hafen 2PC, der niedriges Plattform-Kugelventil schwimmt
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
