Produktdetails:
Zahlung und Versand AGB:
|
Standard: | ANSI | Material: | Carbon Steel |
---|---|---|---|
Seat: | ptfe | connction: | Doppelter Flansch |
Struktur: | Aufgeteilter Körper | Druck: | 150lb |
Markieren: | Edelstahl Kugelhahn,Flanschenden-Kugelventil |

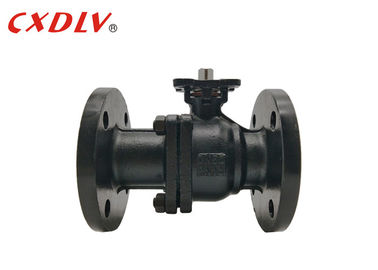

Kohlenstoffstahl WCB 150LB 4 Zoll Edelstahl-Kugelventil-Schwimmerventil auf Lager
Spezifikationen
ANSI geworfenes sich hin- und herbewegendes Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: ASME B16.5, API 608
- Verbindung: ASMEB16.5
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: API 598, API6D
Größen-Strecke:
- 1/2“ | 8"
Druck-Bewertung:
- ANSI 150LB 300LB
Temperaturspanne:
- °C 20 | °C 185
Unti: Millimeter | ||||||||
Druck | Größe | φD | L | φE | φB | φC | T | f |
Class150 | 1/2“ | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
1 1/2“ | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | |
2 1/2“ | 64 | 190 | 178 | 139,5 | 105 | 18 | 1,6 | |
3" | 76 | 203 | 190 | 152,5 | 127 | 19 | 1,6 | |
4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1,6 | |
5" | 127 | 356 | 254 | 216 | 186 | 24 | 1,6 | |
6" | 152 | 394 | 279 | 241,5 | 216 | 26 | 1,6 | |
8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1,6 |
Anwendung
* breite Palette von Anwendungen, von kleinem zu einigen Millimeter im Durchmesser, große Meter, von Hochvakuum zu Hochdruck kann angewandt sein.
* Kugelventile sind im Erdöl, Chemikalie, Stromerzeugung, Papier, Atomenergie, Luftfahrt, Rakete und andere Abteilungen sowie People's Daily Leben weit verbreitet gewesen.
Vorteil des Kugelventils
1. Volle Bohrung für ununterbrochenen Fluss und Unterdruck fällt/Energieverbrauch
2. Feinguss für besseres Ende
3. Feiner fertiger Stamm im verpackenden Bereich für besseres Drüsenleben
Vorbildliche Auswahl
LÄRM 2PC volles Hafen-sich hin- und herbewegendes Kugelventil
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
