Produktdetails:
Zahlung und Versand AGB:
|
| Material: | Carbon Steel | Seat: | ptfe |
|---|---|---|---|
| connction: | Doppelter Flansch | Struktur: | Sich hin- und herbewegender Ball |
| Druck: | 150lb | Verfahrenstechnik: | Casting |
| Markieren: | Edelstahl Kugelhahn,Flanschenden-Kugelventil |
||

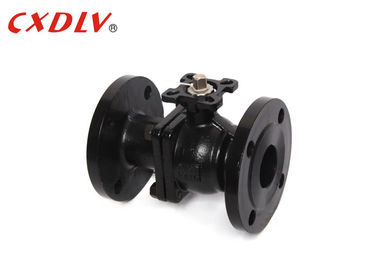

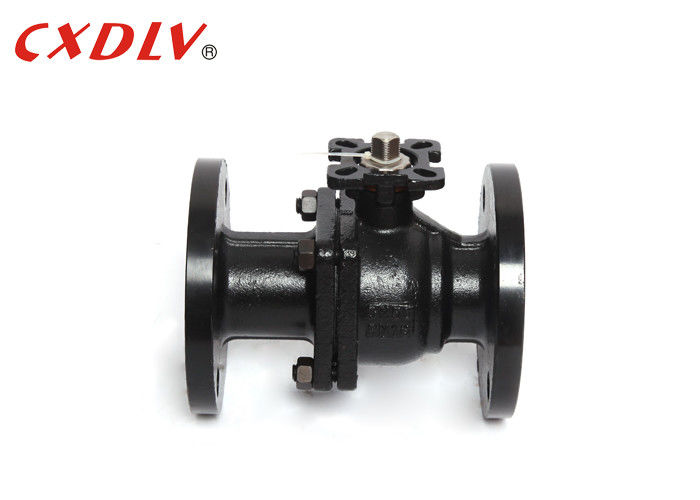

Kohlenstoffstahl-Kugelventil DN15 2PC WCB sich hin- und herbewegendes - DN200 PN16 flanschte Ventil
Spezifikationen
Casting-Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: ASME B16.5, API 608
- Verbindung: ASMEB16.5
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: API 598, API6D
Größen-Strecke:
- 1/2“ | 8" DN15 | DN200
Druck-Bewertung:
- ANSI 150LB 300LB PN16/25/40
Temperaturspanne:
- °C 20 | °C 185
| Unti: Millimeter | ||||||||
| Druck | Größe | φD | L | φE | φB | φC | T | f |
| Class150 | 1/2“ | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
| 1 1/2“ | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | |
| 2 1/2“ | 64 | 190 | 178 | 139,5 | 105 | 18 | 1,6 | |
| 3" | 76 | 203 | 190 | 152,5 | 127 | 19 | 1,6 | |
| 4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1,6 | |
| 5" | 127 | 356 | 254 | 216 | 186 | 24 | 1,6 | |
| 6" | 152 | 394 | 279 | 241,5 | 216 | 26 | 1,6 | |
| 8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1,6 | |
Anwendung
* breite Palette von Anwendungen, von kleinem zu einigen Millimeter im Durchmesser, große Meter, von Hochvakuum zu Hochdruck kann angewandt sein.
* Kugelventile sind im Erdöl, Chemikalie, Stromerzeugung, Papier, Atomenergie, Luftfahrt, Rakete und andere Abteilungen sowie People's Daily Leben weit verbreitet gewesen.
Vorteil des Kugelventils
1. Quadratische Spindel für bessere Stärke und Oberflächenkontakt für Handhebel
2. Nassgemachte Bereiche völlig maschinell bearbeitet und poliert
3. Sichere und antistatische Eigenschaften des optionalen Feuers
4. Spiegeln Sie fertigen Ball für fest abgestellt wider und senken Sie funktionierendes Drehmoment
5. Freundlicher Hebel des stärkeren und besseren Betreibers Hand
Vorbildliche Auswahl
LÄRM 2PC volles Hafen-sich hin- und herbewegendes Kugelventil
| Standard | ANSI | GB | JIS | LÄRM |
| Druck | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) | |||
