Produktdetails:
Zahlung und Versand AGB:
|
| Standard: | ANSI | Gehäusematerial: | CF8M |
|---|---|---|---|
| Druck: | 150lb | Größe: | 1/2“ | 8" |
| Struktur: | Aufgeteilter Körper | Anschluss: | Flansch |
| Medium: | Wasserölgas | ||
| Markieren: | Edelstahl Kugelhahn,Flanschenden-Kugelventil |
||

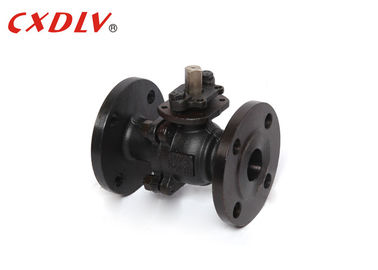

Sich hin- und herbewegender Edelstahl flanschte Kugelventil Casting-Ventile für Gas, ölen
Spezifikationen
ANSI-Standardgriff Oprated-Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: ASME B16.34, API 608
- Flansch-Verbindung: ASME B16.5
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: API598, API6D
- Vertrauliches Maß: ASME B16.10
Größen-Strecke:
- 1/2“ | 8"
Druck-Bewertung:
- ANSI 150LB 300LB
Temperaturspanne:
- -20°C~185°C
Ein Kugelventil ist ein Gerät mit einer kugelförmigen Schließungseinheit, die AN/AUS-Steuerung des Flusses liefert. Der Bereich hat einen Hafen, alias eine Bohrung, durch die Mitte. Wenn dem Ventil so in Position gebracht wird, dass die Bohrung in der gleichen Richtung wie die Rohrleitung ausgerichtet ist, ist sie in offener Stelle und Flüssigkeit kann sie durchfließen. Wenn sie gedreht werden, wird 90 Grad, die Bohrung zum Flussweg senkrecht, das Ventil ist zu bedeuten geschlossen und die Flüssigkeit kann nicht durch überschreiten.
| Einheit: Millimeter | ||||||||
| Druck | Größe | φD | L | φE | φB | φC | T | f |
| Class150 | 1/2“ | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
| 1 1/2“ | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | |
| 2 1/2“ | 64 | 190 | 178 | 139,5 | 105 | 18 | 1,6 | |
| 3" | 76 | 203 | 190 | 152,5 | 127 | 19 | 1,6 | |
| 4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1,6 | |
| 5" | 127 | 356 | 254 | 216 | 186 | 24 | 1,6 | |
| 6" | 152 | 394 | 279 | 241,5 | 216 | 26 | 1,6 | |
| 8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1,6 | |
Anwendung
Kugelventile sind allgemein ausgesuchte dank ihre Fähigkeit, erfolgreiches zu sein verwendet über einer Benutzungsmöglichkeit und Märkte. Wie vor erwähnt, sind Kugelventile ein großer Erfolg mit der Industrie des Öls und des Erdgases, aber finden auch einen Platz in vielen Fertigungssektoren, im Chemikalienlager und in der sogar Wohnnutzung.
Vorteil
1. Längeres Zyklusleben
2. Senken Sie einheitliches Drehmoment
3. Erlaubnis in der Linie greift für Sitzersatz zu
4. Verfügbar im Edelstahl oder im Kohlenstoffstahl
5. Körper- und Flanschkappe sind Investitionsform
Vorbildliche Auswahl
voller Hafen 2PC, der niedriges Plattform-Kugelventil schwimmt
| Standard | ANSI | GB | JIS | LÄRM |
| Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) | |||
