Produktdetails:
Zahlung und Versand AGB:
|
Standard: | LÄRM | VENTIL Material: | Carbon Steel |
---|---|---|---|
Druck: | PN16 | Größe: | DN15~DN200 |
Struktur: | 2-teiliges sich hin- und herbewegendes Kugelventil | Anschluss: | Doppelter Flansch |
Medium: | Wasserölgas | ||
Markieren: | cf8m-Kugelventil,Flanschenden-Kugelventil |

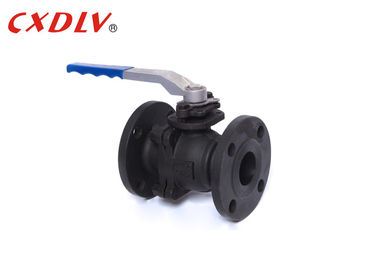

Edelstahl DN150 WCB flanschte sich hin- und herbewegende Art PN16 PN40 Kugelventil LÄRM-Rfs
Spezifikationen
LÄRM Standardgriff Oprated-Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: LÄRM 3357/1, 2EN12516-1
- Flansch-Verbindung: DIN2542~DIN2545, En1092
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: DIN3230/3, En12266
Größen-Strecke:
- DN15~DN200
Druck-Bewertung:
- LÄRM PN16 PN25 PN40
Temperaturspanne:
- -20°C~185°C
Kugelventil, zusammen mit Schmetterling und Steckerventilen, ist ein Teil der Vierteldrehungsventilfamilie. Kugelventile bekannt für zuverlässige, Blase-feste Dichtung. So sind sie eine große Wahl für Gasanwendungen, in denen feste Absperrvorrichtung notwendig ist. Wegen des Potenzials des konstanten Tragens auf den Sitzen, Kugelventile seien Sie nicht für drosselnde Anwendungen ideal. Der Körper eines Kugelventils normalerweise wird vom Stahl gemacht und kann dauerhafter gemacht werden mit Vernickelung.
Einheit: Millimeter | |||||||
Druck | Größe | L | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Anwendung
Kugelventile werden in einer Vielzahl von Anwendungen einschließlich, aber nicht beschränkt auf benutzt:
Feld-Gas-Anlagen, Rohöl-Anlagen, Gas-Zuleitungen, Polymer-Anlagen, automatisierte Prozessanwendungen, Industriegas-Verarbeitungsanlagen, LNG-Anlagen, verarbeitender Kohlenwasserstoff, Tanklager, Erdölraffinerie-Zufuhr-Vorrat-Linien
Kugelventil-Eigenschaften
1. Drehen in die Verpackung, anstatt, den Prozess aus oder die Umwelt auszutauschen von der Außenseite durch die Stopfbuchse zusammen mit dem Stamm.
2. Beseitigung des Mützendichtungs- und Potenzialleckweges.
3. Dichtungsmitglied dreht sich in ihn soll Volumen besitzen, anstelle ein Volumen verlegen zu müssen.
4. Ein voller Ball ist eine ausgeglichene Ordnung. Ein halber Ball-, Tor- oder Kugelventilstecker würde unausgeglichen sein. Dieses würde mit Auslösern wichtig sein, wenn Sie Ihre Gas- oder Luftzufuhr verloren.
5. Keine Sammlungszone in der Unterseite des Ventils. Es muss Raum geben, damit das Tor auf sich bewegt und kann die Schwierigkeitsverlegung haben, was überhaupt dort gesammelt hat.
6. Kleineres Gesamtes schlagen Maß ein.
7. Leichtigkeit der Automatisierung - neunzig Grad, zu voll geschlossen ganz offen zu gehen. Nicht Mehrfachverbindungsstellen von Drehungen.
Vorbildliche Auswahl
volles sich hin- und herbewegendes Kugelventil des Hafen-2PC
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
