Produktdetails:
Zahlung und Versand AGB:
|
Standard: | JIS | Gehäusematerial: | Carbon Steel |
---|---|---|---|
Druck: | 10k | Größe: | DN15~DN200 |
Struktur: | Voller Hafen | Anschluss: | Flansch |
Medium: | Wasserölgas | ||
Markieren: | cf8m-Kugelventil,Flanschenden-Kugelventil |

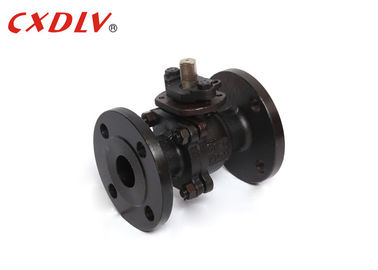

1 / 2 bis 12 Zoll API LÄRM JIS Flansch-Enden-Kugelventil, das WCB-Form-Stahl-Regelventil schwimmt
Spezifikationen
JIS-Standardgriff Oprated-Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: ASME B16.34, API 608
- Flansch-Verbindung: JIS B2212 | B213
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: JIS B2003, API6D
Größen-Strecke:
- 15A | 200A
Druck-Bewertung:
- JIS 10K 20K
Temperaturspanne:
- -20°C~185°C
Ein VollhafenKugelventil, alias eine Vollbohrung, Kugelventil hat ein Gleichgestelltes Bohrungsinnendurchmesser (ID) ungefähr zur Rohrleitung Identifikation. Dieses lässt verringerten Reibungs- und Druckverlust über dem Ventil zu. Mit einem VollhafenKugelventil gibt es keine Beschränkung zum Fluss der Flüssigkeit. Diese Art der Bohrung ist für Situationen ideal, in denen das Pigging möglicherweise notwendig ist.
Einheit: Millimeter | |||||||
Druck | Größe | L | φE | φB | φC | T | f |
10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
20 | 117 | 100 | 75 | 58 | 14 | 1 | |
25 | 127 | 125 | 90 | 70 | 14 | 1 | |
32 | 140 | 135 | 100 | 80 | 16 | 2 | |
40 | 165 | 140 | 105 | 85 | 16 | 2 | |
50 | 178 | 155 | 120 | 100 | 16 | 2 | |
65 | 190 | 175 | 140 | 120 | 18 | 2 | |
80 | 203 | 185 | 150 | 130 | 18 | 2 | |
100 | 229 | 210 | 175 | 155 | 18 | 2 | |
125 | 356 | 250 | 210 | 185 | 20 | 2 | |
150 | 394 | 280 | 240 | 215 | 22 | 2 | |
200 | 457 | 330 | 290 | 265 | 22 | 2 |
Anwendung
Kugelventile werden für Fluss und Druckregelung benutzt und abstellen für ätzende Flüssigkeiten, Schlämme, normale Flüssigkeit und Gase.
Sie werden in der Industrie des Öls und des Erdgases benutzt, aber auch einen Platz in vielen Fertigungssektoren, im Chemikalienlager und in der sogar Wohnnutzung finden.
Vorteil
1. Drehen in die Verpackung, anstatt, den Prozess aus oder die Umwelt auszutauschen von der Außenseite durch die Stopfbuchse zusammen mit dem Stamm.
2. Keine Sammlungszone in der Unterseite des Ventils. Es muss Raum geben, damit das Tor auf sich bewegt und kann die Schwierigkeitsverlegung haben, was überhaupt dort gesammelt hat.
3. Kleineres Gesamtes schlagen Maß ein.
4. Leichtigkeit der Automatisierung - neunzig Grad, zu voll geschlossen ganz offen zu gehen. Nicht Mehrfachverbindungsstellen von Drehungen.
Vorbildliche Auswahl
volles sich hin- und herbewegendes Kugelventil des Hafen-2PC
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
