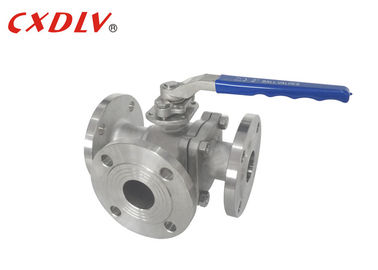

Volle Weise der Bohrungs-SS 3 flanschte Kugelventil T/L Hafen-Schwimmerventil
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO |
| Modellnummer: | Q44F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1PC |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Passende Sperrholzkisten entsprechend unterschiedlicher Ventil-Struktur |
| Lieferzeit: | 5~25 Arbeits-Tage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 500pcs/mon |
|
Detailinformationen |
|||
| Leistung: | Handbuch | Gehäusematerial: | CF8, CF8M, WCB, CF3, CF3M |
|---|---|---|---|
| Anschluss: | Flansch | Struktur: | Floating-Kugelhahn |
| Modell: | Voller Hafen | Modell Nr.: | Q44F-16P |
| Hervorheben: | Edelstahl Kugelhahn,Flanschenden-Kugelventil |
||
Produkt-Beschreibung
Volle Weise der Bohrungs-SS 3 flanschte Kugelventil T/L Hafen-Schwimmerventil
Spezifikationen
Volles Weisen-Kugelventil des Hafen-3
Anwendbare Standards:
- Entwurf und Herstellung: GB12237-89
- Verbindung: JB/T79
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: GB/T13927-1992
Größen-Strecke:
- DN15 | DN200
Druck-Bewertung:
- PN16 PN25 PN40
Temperaturspanne:
- -20°C~185°C
Dreiwegekugelventil ist in T und in L Versionen verfügbar. Das T-artige ermöglicht drei orthogonalen Rohren, sich mit einander zu verständigen und den dritten Kanal abzuschneiden, um als Spalte und Mischen zu arbeiten. Das L Dreiwegekugelventilart kann zwei Rohre nur anschließen, die miteinander orthogonal sind, und kann das dritte Rohr nicht halten miteinander gleichzeitig angeschlossen, nur, um sich zu verteilen.
| Druck | Größe | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Anwendung
1. Raffinerien
2. Erdölchemikalie
3. Chemikalien-Prozessausrüstung
4. prozesskontrollierte Anwendungen
5. Wasser- und Abfallanwendungen
6. Rohrleitungsanwendungen
Eigenschaften
1. Schnitt von oder abgestellter Fluss
2. schalten Sie Fluss zwischen zwei verschiedene Quellen
3. kombinieren Sie den Fluss von zwei verschiedenen Quellen
4. abwechselnder Fluss zwischen zwei verschiedene Bestimmungsorte
5. leiten Sie den Fluss um, der von einer Quelle zu einem anderen Bestimmungsort kommt
6. aufgeteilter Fluss, der von einer Quelle zwischen zwei abgehende Bestimmungsorte kommt
