Produktdetails:
Zahlung und Versand AGB:
|
| Leistung: | Aktoren | Gehäusematerial: | WCB |
|---|---|---|---|
| Anschluss: | Flansch | Struktur: | Floating-Kugelhahn |
| Modell: | Voller Hafen | Modell Nr.: | Q44F-16P |
| Markieren: | cf8m-Kugelventil,Edelstahl Kugelhahn |
||

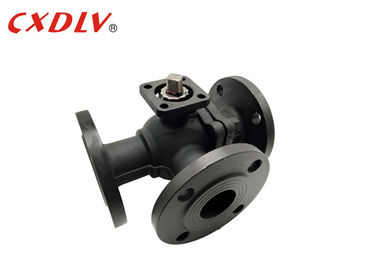

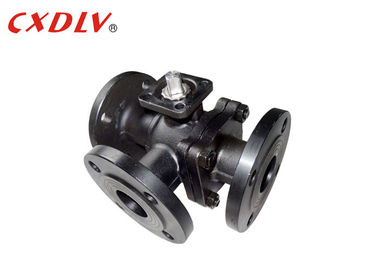

Flansch-Enden-Form-Stahlc$l-hafen 3 Weise flanschte Kugelventil PN16 die 4 Zoll-direkte Montage für Automatisierung
Spezifikationen
Volles Weisen-Kugelventil des Hafen-3
Anwendbare Standards:
- Entwurf und Herstellung: GB12237-89
- Verbindung: JB/T79
- Feuerfester Test: API607 4. 1993
- Test und Inspektion: GB/T13927-1992
Größen-Strecke:
- DN15 | DN200
Druck-Bewertung:
- PN16 PN25 PN40
Temperaturspanne:
- -20°C~185°C
Dreiwegekugelventil ist in T und in L Versionen verfügbar. Das T-artige ermöglicht drei orthogonalen Rohren, sich mit einander zu verständigen und den dritten Kanal abzuschneiden, um als Spalte und Mischen zu arbeiten. Das L Dreiwegekugelventilart kann zwei Rohre nur anschließen, die miteinander orthogonal sind, und kann das dritte Rohr nicht halten miteinander gleichzeitig angeschlossen, nur, um sich zu verteilen.
| Druck | Größe | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Anwendung
1. Raffinerien
2. Erdölchemikalie
3. Chemikalien-Prozessausrüstung
4. prozesskontrollierte Anwendungen
5. Wasser- und Abfallanwendungen
6. Rohrleitungsanwendungen
Eigenschaften
1. Verriegelungsgriffe, die in 90 Grad und Abständen bis zu 360 Grad zuschließen
2. Qualitäts-Investitionsformkomponenten
3. Antistatische Erdungsgeräte
4. Schaubildauslöser-Montagekonfigurationen
5. Verfügbar in einer Vielzahl von speziellen Sitzmaterialien
