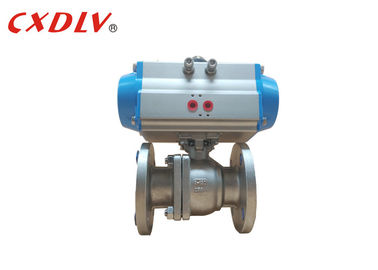

Rf-Flansch entspringt pneumatisches betätigtes Kugelventil 12pcs mit Korrekturmöglichkeit von Hand
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO |
| Modellnummer: | Q641F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1PC |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Passende Sperrholzkisten entsprechend unterschiedlicher Ventil-Struktur |
| Lieferzeit: | 5~25 Arbeits-Tage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 500pcs/mon |
|
Detailinformationen |
|||
| Gehäusematerial: | CF8 | Seat-Material: | ptfe |
|---|---|---|---|
| Leistung: | Frühlingsrückholauslöser | Anschluss: | Doppelter Flansch |
| Ventil-Größe: | 1/2 " ~8" | Medium: | Wasserölgas |
| Hervorheben: | doppeltes verantwortliches elektropneumatisches Ventil,Pneumatikventil |
||
Produkt-Beschreibung
Rf-Flansch entspringt pneumatisches betätigtes Kugelventil 12pcs mit Korrekturmöglichkeit von Hand
Spezifikationen
- Zahnstangentrieb entwerfen pneumatischen Auslöser der Drehvierteldrehung
- Doppelte Fungierenoder Frühlings-Rückholversion
- ISO5211-, DIN3337- und Namur-Schnittstellen für einfache Montage zum Ventil, Begrenzungsschalter-Kasten und Stellwerk
- Passend für Innen- und Anwendung im Freien
- Drehen Sie Ertrag von 3Nm zu 13,024Nm (DA-Version) und 4Nm auf 6,584Nm (SR-Version)
- Aluminiumlegierungswohnung mit Nickel überzogenem Zahntrieb
- Reisewinkel 90° mit Reiseendanpassung von ± 5℃
- Betriebsdruck von Stange 2 bis zu Stange 8 bei der Temperatur von -20℃ zu +80℃
Vorteil
1. Kompakte Größe und Leichtbauweise
2. Zuverlässige, langlebige Leistung
3. Standard-„im Linien-“ oder „Querberg-“ Ventil zu den Auslöser-Konfigurationen
4. Frühling-Rückkehr-Entwurf bringt Luftzufuhr so niedrig wie 50 P/in unter
5. Edelstahl-externe Ordnung und FKM-O-Ringe Standard
6. Der direkte Ventilschaft, der zur Auslöser-Welle verbindet, setzt Rückprall herab
7. Korrekturmöglichkeit- von Handstandard
Technische Daten
Einfachwirkender pneumatischer bestellender Auslöser nein.
| Modellieren Sie kein | Drehen Sie (6Bar) | |
| Öffnen Sie sich | Schließen Sie | |
| TAT 050S | 13.2Nm | 6.7Nm |
| TAT 063S | 24.1Nm | 11.1Nm |
| TAT 075S | 47.7Nm | 22.1Nm |
| TAT 090S | 73.1Nm | 36.7Nm |
| TAT 100S | 109Nm | 50.7Nm |
| TAT 115S | 176Nm | 82Nm |
| TAT 125S | 227Nm | 105Nm |
| TAT 145S | 357Nm | 165Nm |
| TAT 160S | 456Nm | 224Nm |
| TAT 190S | 871Nm | 379Nm |
| TAT 210S | 1000Nm | 521Nm |
| TAT 240S | 1423Nm | 721Nm |
| TAT 270S | 2345Nm | 1060Nm |
| TAT 300S | 2956Nm | 1460Nm |
| TAT 350S | 4247Nm | 2346Nm |
| TAT 400S | 6559Nm | 2624Nm |
Kugelventil-Parameter (DN15~DN200)
| PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H |
| 1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Zusätze, die mit diesem Kugelventil verwenden können
Ein/Aus-Anzeige
Namur-Standardmagnetventil in ganz Standard
Pneumatisches u. Elektrisch-pneumatisches Ventil-Stellwerk
Korrekturmöglichkeit von Hand Declutchable
Endschalter für AN/AUS-Anzeichen an der Tafel
Filter + Regler-Kombination mit Manometer
Mehr Auswahl
| Standard | ANSI | GB | JIS | LÄRM |
| Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Ventil Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Auslöser | 1) Einfachwirkendes (Frühlings-Rückkehr) 2) doppeltes Fungieren | |||
| Zusätze | 1) Magnetventil des Begrenzungsschalter-2) 3) Filter 4)Stellwerk | |||
