Produktdetails:
Zahlung und Versand AGB:
|
Gehäusematerial: | CF8 | Seat-Material: | ptfe |
---|---|---|---|
Leistung: | Doppeltes Fungieren | Anschluss: | Doppelter Flansch |
Druck: | PN16 | Ventil-Struktur: | 2 Stück |
Markieren: | doppeltes verantwortliches elektropneumatisches Ventil,Pneumatikventil |

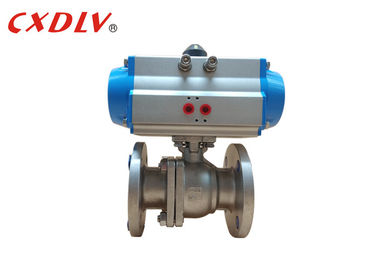

Fungierendes LÄRM Doppeltes 2 Flansch-Enden der Weisen-Edelstahl-elektropneumatischen Ventil-DN50
Spezifikationen
Vorteil
1. Kompakte Größe und Leichtbauweise
2. Zuverlässige, langlebige Leistung
3. Standard-„im Linien-“ oder „Querberg-“ Ventil zu den Auslöser-Konfigurationen
4. Frühling-Rückkehr-Entwurf bringt Luftzufuhr so niedrig wie 50 P/in unter
5. Edelstahl-externe Ordnung und FKM-O-Ringe Standard
6. Der direkte Ventilschaft, der zur Auslöser-Welle verbindet, setzt Rückprall herab
7. Korrekturmöglichkeit- von Handstandard
Technische Daten
Doppelter verantwortlicher pneumatischer bestellender Auslöser nein.
Doppeltes Fungieren |
Modellieren Sie kein | Drehen Sie (5.5Bar) |
TAT 042D | 8.4Nm | |
TAT 050D | 18.3Nm | |
TAT 063D | 32.2Nm | |
TAT 075D | 64Nm | |
TAT 090D | 101Nm | |
TAT 100D | 146Nm | |
TAT 115D | 236Nm | |
TAT 125D | 305Nm | |
TAT 145D | 478Nm | |
TAT 160D | 624Nm | |
TAT 190D | 1185Nm | |
TAT 210D | 1447Nm | |
TAT 240D | 2126Nm | |
TAT 270D | 3229Nm | |
TAT 300D | 4197Nm | |
TAT 350D | 6283Nm | |
TAT 400D | 8953Nm |
LÄRM PN16 Kugelventil-Parameter (DN15~DN200)
PN (Mpa) | DN | L | φE | φB | φC | T | f |
1,6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 |
Zusätze, die mit diesem Kugelventil verwenden können
Ein/Aus-Anzeige
Namur-Standardmagnetventil in ganz Standard
Pneumatisches u. Elektrisch-pneumatisches Ventil-Stellwerk
Korrekturmöglichkeit von Hand Declutchable
Endschalter für AN/AUS-Anzeichen an der Tafel
Filter + Regler-Kombination mit Manometer
Mehr Auswahl
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Ventil Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Auslöser | 1) Einfachwirkendes (Frühlings-Rückkehr) 2) doppeltes Fungieren | |||
Zusätze | 1) Magnetventil des Begrenzungsschalter-2) 3) Filter 4)Stellwerk |
