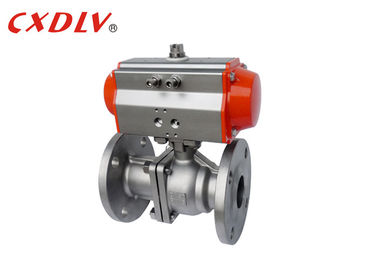

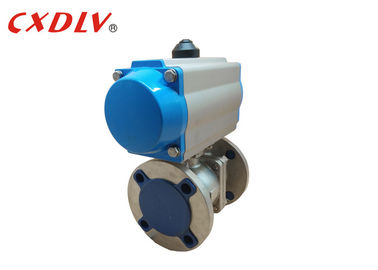

Wasserhaltungs-Steuerventil WCB des Flansch-industrielles pneumatisches betätigtes Kugelventil-SS Dreh
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO |
| Modellnummer: | Q641F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1PC |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Passende Sperrholzkisten entsprechend unterschiedlicher Ventil-Struktur |
| Lieferzeit: | 5~25 Arbeits-Tage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 500pcs/mon |
|
Detailinformationen |
|||
| Gehäusematerial: | CF8 | Seat-Material: | ptfe |
|---|---|---|---|
| Leistung: | Frühlingsrückholauslöser | Anschluss: | Doppelter Flansch |
| Ventil-Größe: | 1/2 " ~8" | Medium: | Wasserölgas |
| Hervorheben: | doppeltes verantwortliches elektropneumatisches Ventil,Pneumatikventil |
||
Produkt-Beschreibung
Wasserhaltungs-Steuerventil WCB des Flansch-industrielles pneumatisches betätigtes Kugelventil-SS Dreh
Spezifikationen
- Zahnstangentrieb entwerfen pneumatischen Auslöser der Drehvierteldrehung
- Doppelte Fungierenoder Frühlings-Rückholversion
- ISO5211-, DIN3337- und Namur-Schnittstellen für einfache Montage zum Ventil, Begrenzungsschalter-Kasten und Stellwerk
- Passend für Innen- und Anwendung im Freien
- Drehen Sie Ertrag von 3Nm zu 13,024Nm (DA-Version) und 4Nm auf 6,584Nm (SR-Version)
- Aluminiumlegierungswohnung mit Nickel überzogenem Zahntrieb
- Reisewinkel 90° mit Reiseendanpassung von ± 5℃
- Betriebsdruck von Stange 2 bis zu Stange 8 bei der Temperatur von -20℃ zu +80℃
Vorteil
1. Einfach zu benützen, öffnen Sie sich und schließen Sie schnell, von ganz offenem nach voll weg solange das gedrehte ° 90, einfach, über langen Abständen zu steuern.
2. die Wartung ist bequem, ist das Kugelventil in der Struktur einfach, ist der Dichtungsring im Allgemeinen aktiv, und zu ersetzen ist bequem auseinanderzubauen und.
3. Wenn völlig offen oder völlig geschlossen, die Dichtfläche des Balls und die Dichtung vom Medium lokalisiert wird. Wenn das Medium überschreitet, verursacht es nicht Abnutzung der Dichtfläche des Ventils.
Technische Daten
Doppelter verantwortlicher pneumatischer bestellender Auslöser nein.
| Doppeltes Fungieren |
Modellieren Sie kein | Drehen Sie (5.5Bar) |
| TAT 042D | 8.4Nm | |
| TAT 050D | 18.3Nm | |
| TAT 063D | 32.2Nm | |
| TAT 075D | 64Nm | |
| TAT 090D | 101Nm | |
| TAT 100D | 146Nm | |
| TAT 115D | 236Nm | |
| TAT 125D | 305Nm | |
| TAT 145D | 478Nm | |
| TAT 160D | 624Nm | |
| TAT 190D | 1185Nm | |
| TAT 210D | 1447Nm | |
| TAT 240D | 2126Nm | |
| TAT 270D | 3229Nm | |
| TAT 300D | 4197Nm | |
| TAT 350D | 6283Nm | |
| TAT 400D | 8953Nm |
Kugelventil-Parameter (DN15~DN200)
| PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H |
| 1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Zusätze, die mit diesem Kugelventil verwenden können
Ein/Aus-Anzeige
Namur-Standardmagnetventil in ganz Standard
Pneumatisches u. Elektrisch-pneumatisches Ventil-Stellwerk
Korrekturmöglichkeit von Hand Declutchable
Endschalter für AN/AUS-Anzeichen an der Tafel
Filter + Regler-Kombination mit Manometer
Mehr Auswahl
| Standard | ANSI | GB | JIS | LÄRM |
| Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Ventil Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Auslöser | 1) Einfachwirkendes (Frühlings-Rückkehr) 2) doppeltes Fungieren | |||
| Zusätze | 1) Magnetventil des Begrenzungsschalter-2) 3) Filter 4)Stellwerk | |||
