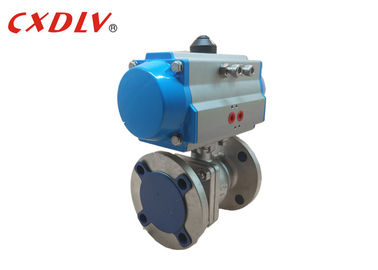

Einfachwirkendes pneumatisches betätigtes Rückholventil 3 Möglichkeit des Frühlinges auf weg von Ventil
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO |
| Modellnummer: | Q641F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1PC |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Passende Sperrholzkisten entsprechend unterschiedlicher Ventil-Struktur |
| Lieferzeit: | 5~25 Arbeits-Tage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 500pcs/mon |
|
Detailinformationen |
|||
| Gehäusematerial: | CF8 | Seat-Material: | ptfe |
|---|---|---|---|
| Leistung: | Frühlingsrückholauslöser | Anschluss: | Doppelter Flansch |
| Ventil-Größe: | 1/2 " ~8" | Medium: | Wasserölgas |
| Hervorheben: | pneumatisches betriebenes Kugelventil,Pneumatikventil |
||
Produkt-Beschreibung
Einfachwirkendes pneumatisches betätigtes Rückholventil 3 Möglichkeit des Frühlinges auf weg von Ventil
Spezifikationen
- Zahnstangentrieb entwerfen pneumatischen Auslöser der Drehvierteldrehung
- Doppelte Fungierenoder Frühlings-Rückholversion
- ISO5211-, DIN3337- und Namur-Schnittstellen für einfache Montage zum Ventil, Begrenzungsschalter-Kasten und Stellwerk
- Passend für Innen- und Anwendung im Freien
- Drehen Sie Ertrag von 3Nm zu 13,024Nm (DA-Version) und 4Nm auf 6,584Nm (SR-Version)
- Aluminiumlegierungswohnung mit Nickel überzogenem Zahntrieb
- Reisewinkel 90° mit Reiseendanpassung von ± 5℃
- Betriebsdruck von Stange 2 bis zu Stange 8 bei der Temperatur von -20℃ zu +80℃
Vorteil
1. Widerstand Widerstände, der Rohrwiderstandkoeffizient mit der gleichen Länge sind gleich.
2. Einfache Struktur, klein, leicht.
3. Naher und zuverlässiger materieller weit verbreiteter Plastik der VentilDichtfläche, Dichtung und ist in der Vakuum-Anlage weit verbreitet gewesen.
4. Einfach, zu benützen, schnell öffnend und schließen, von völlig offenem zu völlig geschlossenem solange das Rotation 90 °, um Fernbedienung zu erleichtern.
5. Einfache Wartung, einfaches Kugelventil, Dichtungen sind im Allgemeinen Tätigkeiten, der Abbauersatz ist bequemer.
6. Im völlig offenen oder das völlig geschlossen, verursachen Dichtfläche und der dielektrische Isolierungsball und -sitz, durch die Medien, nicht Abnutzung der VentilDichtfläche.
Technische Daten
Einfachwirkender pneumatischer bestellender Auslöser nein.
| Modellieren Sie kein | Drehen Sie (6Bar) | |
| Öffnen Sie sich | Schließen Sie | |
| TAT 050S | 13.2Nm | 6.7Nm |
| TAT 063S | 24.1Nm | 11.1Nm |
| TAT 075S | 47.7Nm | 22.1Nm |
| TAT 090S | 73.1Nm | 36.7Nm |
| TAT 100S | 109Nm | 50.7Nm |
| TAT 115S | 176Nm | 82Nm |
| TAT 125S | 227Nm | 105Nm |
| TAT 145S | 357Nm | 165Nm |
| TAT 160S | 456Nm | 224Nm |
| TAT 190S | 871Nm | 379Nm |
| TAT 210S | 1000Nm | 521Nm |
| TAT 240S | 1423Nm | 721Nm |
| TAT 270S | 2345Nm | 1060Nm |
| TAT 300S | 2956Nm | 1460Nm |
| TAT 350S | 4247Nm | 2346Nm |
| TAT 400S | 6559Nm | 2624Nm |
150LB Kugelventil-Parameter (1/2 " ~8")
| Druck | Größe | φD | L | φE | φB | φC | T | f |
| Class150 | 1/2“ | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
| 1 1/2“ | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 |
Zusätze, die mit diesem Kugelventil verwenden können
Ein/Aus-Anzeige
Namur-Standardmagnetventil in ganz Standard
Pneumatisches u. Elektrisch-pneumatisches Ventil-Stellwerk
Korrekturmöglichkeit von Hand Declutchable
Endschalter für AN/AUS-Anzeichen an der Tafel
Filter + Regler-Kombination mit Manometer
Mehr Auswahl
| Standard | ANSI | GB | JIS | LÄRM |
| Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Ventil Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Auslöser | 1) Einfachwirkendes (Frühlings-Rückkehr) 2) doppeltes Fungieren | |||
| Zusätze | 1) Magnetventil des Begrenzungsschalter-2) 3) Filter 4)Stellwerk | |||
