Produktdetails:
Zahlung und Versand AGB:
|
Produkt-Name: | Sich hin- und herbewegendes Kugelventil | Ventil-Material: | CF8, CF8M, KOHLENSTOFFSTAHL |
---|---|---|---|
Druck: | PN16/PN25/PN40/ANSI150/ANSI300 | Operation: | Hebel |
Verbindung: | FLANSCH | Modell: | Q71F |
Markieren: | Sich hin- und herbewegendes PN16 Kugelventil,Hebel-Operations-sich hin- und herbewegendes Kugelventil,Flansch-Verbindungs-sich hin- und herbewegendes Kugelventil |

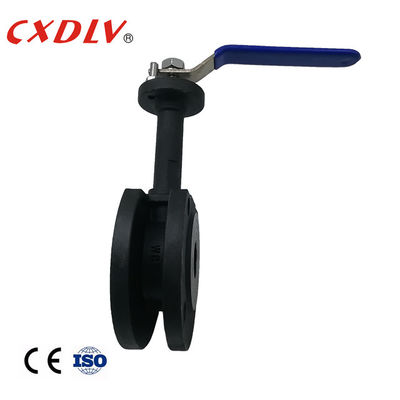

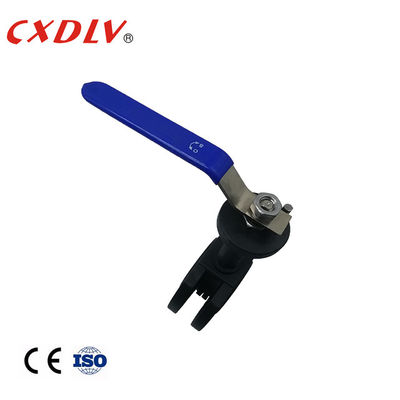

Italienische Art-sich hin- und herbewegendes Kugelventil-Hebel-Operation des Niederdruck-PN16
Allgemeine Eigenschaften
Italien-Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: GB/T12237/1989
- Verbindung: JB/T79
- Feuerfester Test: GB/T13927 - 1992
Größen-Strecke:
- DN15 | DN250
Nenndruck:
- Contruction 1,6 | MPa 4,0
Temperatur-Grenze:
- °C 20 | °C 250
Sich hin- und herbewegender Ball: Fest/Höhle
Hafen: Verringert/voll
Enden-Eintritt
Oblaten-Kugelkopfkugelventile (oder nannte „Italien super dünne“ Kugelkopfkugelventile), sind benutzte Ausrüstung in Vorbereitung in Zustand von PN1.0~2.5MPa, Betriebstemperatur von 29~180℃ (Dichtungsring ist RPTFE) oder 29~180℃ (Dichtungsring ist PPL-Polyphenylen), zu erzielen, um abzuschneiden oder das Medium anzuschließen in Vorbereitung. Das anwendbare Medium, wie Wasser, Dampfer, Öl, Salpetersäure, Essigsäure, Carbamid oder Medium von oxidizability kann abhängig von Unterschiedventilmaterial angewendet werden annahm.
Einheit: Millimeter | |||||
Druck | Größe | L | D | D1 | D2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 | |
50 | 72 | 160 | 125 | 100 |
Anwendung
Oblaten-Kugelventil kann im Erdöl, Chemikalie, Metallurgie, Kraftwerk, Leichtindustrie und andere Felder weitverbreitet sein, zum des Öls, des Wassers, des Gases und der Masse oder der faserartigen Flüssigkeit automatisch zu justieren oder abzuschneiden.
Stärke
1. verglichen mit normalen Kugelventilen, hat super dünne Kugelkopfkugelventile den Vorteil der kurzen Strukturlänge, in leichtem, einfacher für Installation und spart Material usw. und mit ausgezeichneter Wärmedämmungsleistung.
2. Wir benutzen flexible versiegelnde Struktur, damit der Sitzring die Ergebnisse der hohen zuverlässigen versiegelnden Leistung und leicht für offene/nahe Operation erzielt, und eine spezielle feuerbeständige schützende Struktur wird in das Ventil eingestellt, um die Ventilfunktion und die hohe versiegelnde Leistung beeinflußt nicht unter der Zustand einer UnfallFeuergefahr zu halten.
3. kann antistatische Struktur abhängig von dem Antrag des Kunden eingestellt werden. Wir stellten ein 90o offene/nahe Lokalisierungsplatte mit Loch, Kunde können den Standort gemäß des Istzustandes zuschließen, um Misoperation zu vermeiden ein.
Modell Selection
OblatenKugelventil
Modell No | Funktions-Druck /Mpa |
Anwendbare Temperatur /℃ |
Anwendbares Medium |
Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
Q71F-25P | 2,5 | Nitrose | |
Q71F-16Ti | 1,6 | Oxidierendes ätzendes Medium | |
Q71F-25Ti | 2,5 | Oxidierendes ätzendes Medium |
