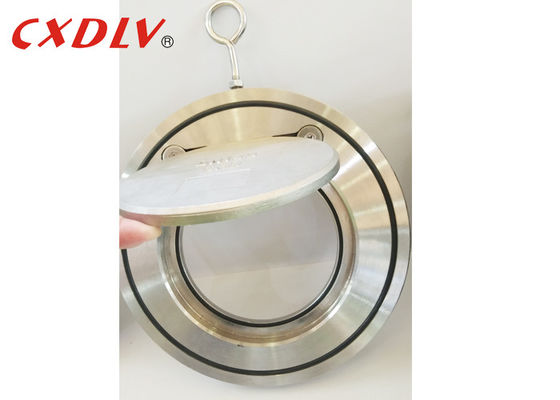

Oblaten-Schwingen-Rückschlagventil-nulldurchsickern CF8 weiches NBR Seat
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE,ISO,TS |
| Modellnummer: | H74F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1PC |
|---|---|
| Verpackung Informationen: | Passende Sperrholzkisten entsprechend der Struktur der verschiedenen Ventile |
| Lieferzeit: | 5~25 Arbeitstage |
| Zahlungsbedingungen: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 1000pcs pro Monat |
|
Detailinformationen |
|||
| Körper: | CF8, CF8M, WCB… | Diskette: | SS304, SS316 |
|---|---|---|---|
| Seat: | NBR, | Portgröße: | DN40~DN600 |
| Betriebstemperatur: | -20℃~+180℃ | Standard: | ANSI, ASME, API, LÄRM, JIS, BS, GB |
| Druck: | 150LB | Anwendung: | Wasser, Öl, Gas… |
| Hervorheben: | Oblaten-Schwingen-Rückschlagventil NBR Seat,Nulldurchsickern-Schwingen-Rückschlagventil,Schwingen-Rückschlagventil der Oblaten-CF8 |
||
Produkt-Beschreibung
Oblaten-Schwingen-Rückschlagventil-nulldurchsickern NBR weiches Seat
Rückschlagventil-Eigenschaften
Einzelnes Disketten-Oblaten-Schwingen-Rückschlagventil
Anwendbare Standards:
- Entwurf und Herstellung: ASTM B16.34
- Flansch-Verbindung: ASTI16.5
- Test und Inspektion: API598
Größen-Strecke:
-1 1/2 " ~16"
Druck-Bewertung:
- ANSI 150LB, 300LB
- JIS 10K, 20K
Temperaturspanne:
- -20°C~180°C
| Körper-Material | Kohlenstoffstahl | CF8 | CF8M |
| Ventilteller | Kohlenstoffstahl | SS304 | SS316 |
| Bolzen, Waschmaschine | SS304 | SS304 | SS316 |
| Augbolzen | Überzogener Kohlenstoff Stee | Überzogener Kohlenstoffstahl | Überzogener Catbon-Stahl |
| O-Ring | NBR, EPDM | ||
| Betriebstemperatur | -20℃~120℃ | -29℃~180℃ | -29℃~180℃ |
| Medium | Wasser, Dampf, Öl, Gas | ||
| Standard | ANSI, LÄRM, JIS, JB | ||
(PN16) einzelnes Disketten-Schwingen-Rückschlagventil-Maß
(Einheit: Millimeter)
| DN | L | |||
| PN16 | PN25 | PN16 | PN25 | |
| 100 | 162 | 168 | 16 | 16 |
| 125 | 192 | 194 | 16 | 16 |
| 150 | 218 | 225 | 19 | 19 |
| 200 | 273 | 285 | 28 | 28 |
Rückschlagventil-Überblick
Rückschlagventile sind Abschaltautomatikventile, die für das Verhindern des Rückstroms oder der Entwässerung in einem Rohrsystem allgemein verwendet sind. Häufig zugetroffen auf dem Druckstutzen von Pumpen, verhindern Rückschlagventile das System an der Ableitung, wenn die Pumpe gegen Rückstrom stoppt und sich schützt, der die Pumpe und/oder andere Ausrüstung schädigen könnte.
Schwingen-Rückschlagventil hat eine flache Diskette, die einen ungefähr Scharnierstift schwenkt oder schwingt. Sie Kosten niedrig, und haben niedrige Druckverlusteigenschaften, wenn völlig offen. Aber wegen des langen Anschlags und der Trägheit der Diskette, möglicherweise das traditionelle SchwingenRückschlagventil zuschlägt in den vertikalen Verrohrungen. Diese Ventile werden deshalb manchmal mit einem Hebel und einem Gewicht ausgestattet, die accessoryy sind. Sie können Flüssigkeiten mit Körpern wie Abwasser behandeln.
Eigenschaften:
- Wirtschaftlicher Entwurf: Erzeugniseinsparungen des geringen Gewichts und der Schlaglänge des Kurzschlusses im Anlagekosteon, im Platzbedarf und in der Installation, wenn Sie mit Vollkörper, Rückschlagklappen verglichen werden.
- Minimaler Druckverlust: Druckverlust wird herabgesetzt, indem man einen kurzen, geraden und praktisch reibungslosen Flussweg zur Verfügung stellt
- Schnelle Schließung, zum des Wasserschlages zu verringern: Absperrvorrichtung ist, über das vollautomatische, Frühling zu erzielen unterstützte Diskette, die nahe Stromstillegeschwindigkeit schließt - der Leichtgewichtler, singen Diskettenentwurf schafft eine positive Absperrvorrichtung vor Flussumkehrung, die Hilfen Anstieg zu einem Minimum halten
- Elastische weiche Sitze: verband mit Präzision maschinell bearbeiteten Dichtflächen helfen, einer Blase feste Dichtung sicherzustellen, die Testbedingungen API 598 erfüllt oder übersteigt
