Yoke Flexible Wedge Gate Valve außerhalb des Schrauben-vollen Hafens
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO |
| Modellnummer: | Z41W |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pc |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Passende Sperrholzkisten entsprechend unterschiedlicher Ventilstruktur |
| Lieferzeit: | 5~25 Arbeits-Tage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 500pcs/Mon |
|
Detailinformationen |
|||
| Körpermaterial: | CF8, CF8M, A216 WCB, CF3, CF3M | Hafen: | Voller Hafen |
|---|---|---|---|
| Standard: | ANSI/JIS/GB | GRÖSSE: | 1/2 " ~10" |
| Medium: | Wasser, Öl, Gas | Druck: | ANSI150/ANSI300 |
| Keil: | CF8, CF8M, CF3, CF3M | ||
| Hervorheben: | Flexibler Keil-Schieber,Keil-Schieber-voller Hafen,Äußerer Schrauben-Keil-Schieber |
||
Produkt-Beschreibung

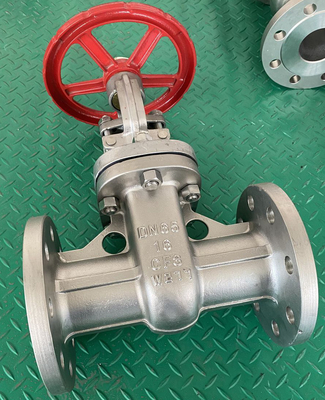

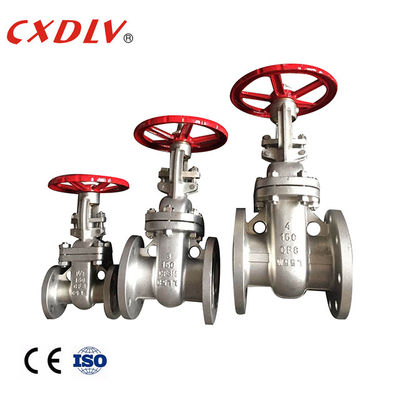

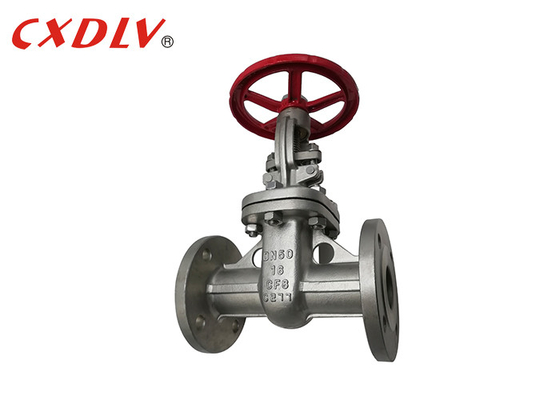

Außerhalb der Schraube und des Jochs (flexibler Keil-Schieber OS&Y)
Spezifikationen
Anwendbare Standards:
- Entwurf und Fertigung entsprechend ASME B16.34, API608
- Vertraulich entsprechend ASME B16.10
- Enden-Flansche entsprechend ASME B16.5
- Inspektion und Test entsprechend API 598
Größen-Strecke:
- 1/2 " ~10"
Druck-Bewertung:
- PN16/PN25/PN40, ANSI150/300, JIS10K
Temperaturspanne:
- -20°C~185°C
Keil:
- Flexibel,
Bau:
- OS&Y (steigender Stamm)
Anwendung
Die Z41W-Edelstahlschieber haben Kompaktbauweise, angemessenen Entwurf, gute Ventilstarrheit, glatter Kanal, kleiner Strömungswiderstandkoeffizient, Dichtfläche wird gemacht vom Edelstahl und harte Legierung, lange Nutzungsdauer, flexible Graphitverpackung, zuverlässige Dichtungs-, helle und flexibleoperation. Es ist für das Leiten von verschiedenen Systemen von Erdöl-, chemischen, hydraulischen und Wärmekraftwerken mit Funktionsdruck von 1.6mpa passend | 20.0mpa und Betriebstemperatur von -29℃~185℃.
Außerhalb der Schraube und des Jochs (haben elastische Keil-Schieber OS&Y) justierbaren Dichtungsring und ein Handrad und werden normalerweise für Installationen von Feuerlöschsystemen verwendet
| GRÖSSE | L (RF) | d | H | H1 | W | W1 |
| 1 1/4" | 140 | 32 | 300 | / | 180 | / |
| 1 1/2“ | 165 | 38 | 395 | / | 200 | / |
Eigenschaft
1)Produkteigenschaften: erfüllen Sie die Bedingungen von modernen Standards im In- und Ausland, zuverlässige Dichtung, ausgezeichnete Leistung, schöne Form.
2)Das versiegelnde Paar ist modern und, die Dichtfläche des Tors und Dichtung ist das Überziehen geschweißt mit harter Legierung der unterschiedlichen Härte, die Dichtung ist zuverlässige, hohe Härte, Abnutzung-Widerstehen, Widerstand der hohen Temperatur, Korrosionsbeständigkeit, guter Abnutzungswiderstand und langes Leben angemessen.
3) Ventilschaft durch die Konditionierung und Oberflächennitrierungsbehandlung, hat eine gute Korrosionsbeständigkeit, Abnutzungswiderstand und Verschleißfestigkeit. Er kann eine Vielzahl des Leitens von Flanschstandards und von FlanschDichtflächeform verwenden, um den Bedarf von verschiedenen Projekten und von Benutzeranforderungen zu erfüllen.
4)Bereich des Gebrauches: dieses Produkt kann im Erdöl, in der Chemikalie und in anderen Industrien benutzt werden.
Vorbildliches Selection
Schieber
| Standard | ANSI | GB | JIS | LÄRM |
| Druck | 150LB/300LB | PN16/PN25/PN40 | 10K | PN16/PN40 |
| Ventil-Material | 1) CF8/SCS13/SS304 2) CF8M/SCS14/SS316 3) CF3/SS304L 4) CF3M/SS316L | |||
| Bearbeitete Art | Handrad, Gang, elektrische, pneumatische, bloße Welle und etc. | |||
