Produktdetails:
Zahlung und Versand AGB:
|
| Markieren: | Flansch-DN50-Kugelhahn,Flansch-Hochplattform-Kugelhahn,Italien-Gaskugelhahn mit Flansch |
||
|---|---|---|---|

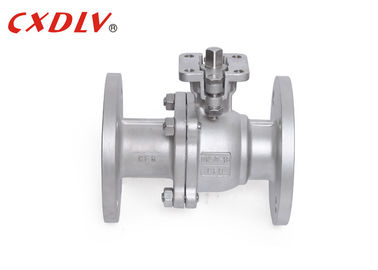

Kugelhahn
Anwendbare Standards:
- Design und Herstellung: GB12237-89
- Anschluss:JB/T79
- Feuerfestigkeitstest: API607 4. 1993
- Test und Inspektion: GB/T13927-1992
Größenbereich:
- DN15~DN200
Druckrate:
- GB PN16 PN25 PN40
Temperaturbereich:
- -20°C~185°C
Beim Kugelhahn wird das Öffnungs- und Schließelement (Kugel) vom Ventilschaft angetrieben und dreht sich um die Achse des Kugelhahns.Es kann auch zur Flüssigkeitsregulierung und -kontrolle verwendet werden.Der hart abgedichtete V-Kugelhahn hat eine starke Scherkraft zwischen dem V-förmigen Kern und dem Metallsitz der hartgeschweißten Hartmetalllegierung.Es eignet sich besonders für faserhaltige, mikrofeste Partikel.Usw. Der Mehrwege-Kugelhahn kann nicht nur den Zusammenfluss, die Aufteilung und die Strömungsrichtungsumschaltung des Mediums flexibel steuern, sondern auch jeden Kanal schließen und die beiden anderen Kanäle verbinden.
| PN(Mpa) | DN | L | φE | φB | φC | T | F | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Kontaktieren Sie uns unverbindlich | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 |
|||||||||||||||||
Anwendung
Der Kugelhahn wird hauptsächlich in der Rohrleitung zum Schneiden, Verteilen und Ändern der Fließrichtung des Mediums eingesetzt.
Vorteil
1. Das Drucklager reduziert das Reibungsmoment des Ventilschafts, wodurch der Ventilschaft glatt und flexibel für den Langzeitbetrieb wird.
2. Antistatische Funktion: Zwischen der Kugel, dem Ventilschaft und dem Ventilkörper ist eine Feder angeordnet, über die die beim Schaltvorgang entstehende statische Elektrizität abgeleitet werden kann.
3. Da das Material wie Polytetrafluorethylen über gute selbstschmierende Eigenschaften verfügt und der Reibungsverlust mit der Kugel gering ist, ist die Lebensdauer des pneumatischen Kugelhahns lang.
Modellauswahl
2-teiliger schwimmender Kugelhahn mit vollem Durchgang
| Standard | ANSI | GB | JIS | LÄRM |
| Druck | 150LB/300LB | PN25/PN40 | 10.000/20.000 | PN16/PN25/PN40 |
| Material | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||

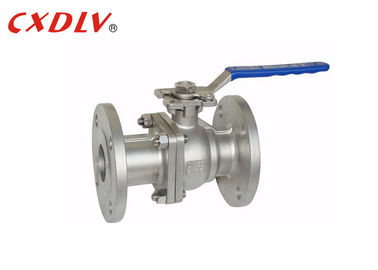

| Modell | 1) Modell mit hoher Plattform 2) Modell mit Griff | |||
