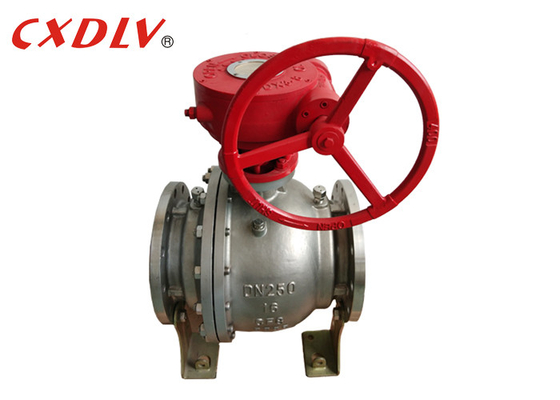

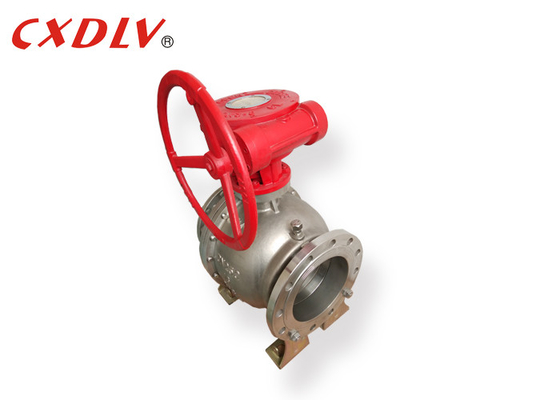

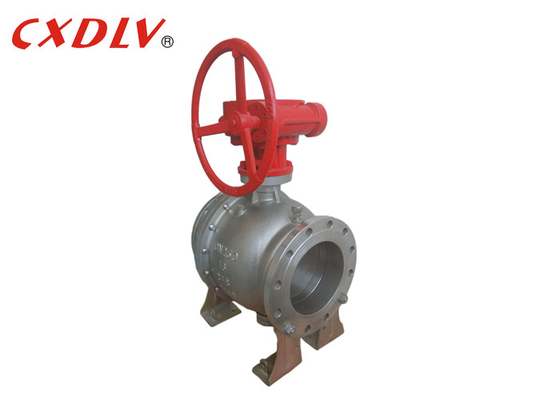

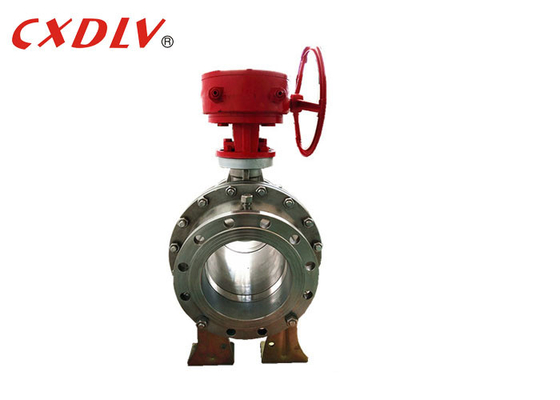

Kugelhahn mit Flanschende und Drehzapfenmontage aus Stahlguss PN16 DN150 DN200

Zapfenkugelhahn mit Flanschenden

Spezifikationen

• Erhältlich in den Größen DN150 – DN400
• Erhältlich in PN16
• Hervorragender Durchfluss mit einzigartigem, konturiertem Kugeldesign
• Vollständiger Port
• Erhältlich mit pneumatischer, elektrischer, Zahnrad- oder Hebelbetätigung
• Branchen: Öl und Gas, Schifffahrt, Raffinerie, Geothermie, Energie, Chemie, Zellstoff und Papier, Kryotechnik, Bergbau/Stahl
• Hergestellt unter einem zertifizierten ISO 9001-Qualitätssystem

Überblick

Der Zapfenkugelhahn ist eine Form eines Vierteldrehventils, bei dem eine hohle, perforierte und feststehende/gestützte Kugel zur Steuerung des Durchflusses verwendet wird.

Ein zapfenmontiertes Ventil bedeutet, dass die Kugel durch Lager gehalten wird und sich nur drehen kann, wobei der Großteil der hydraulischen Last durch die Systembeschränkungen getragen werden muss, was zu einem niedrigen Lagerdruck und keiner Ermüdung der Welle führt.Der Leitungsdruck drückt den stromaufwärtigen Sitz gegen die stationäre Kugel, sodass der Leitungsdruck den stromaufwärtigen Sitz auf die Kugel drückt, um diese abzudichten.

Die mechanische Verankerung der Kugel absorbiert den Schub des Leitungsdrucks und verhindert so übermäßige Reibung zwischen Kugel und Sitzen, sodass das Betriebsdrehmoment auch bei vollem Nennbetriebsdruck niedrig bleibt.Dies ist besonders vorteilhaft, wenn das Kugelventil betätigt wird, da es die Größe des Aktuators und damit die Gesamtkosten des Ventilbetätigungspakets reduziert.

Vorteil

Das Design der Zapfenkugel sorgt für ein geringeres Betätigungsdrehmoment, eine einfache Bedienung, einen minimierten Sitzverschleiß (Spindel-/Kugelisolierung verhindert seitliche Belastung und Verschleiß der nachgeschalteten Sitze und verbessert die Leistung und Lebensdauer) sowie eine überlegene Dichtungsleistung bei hohem und niedrigem Druck (ein separater Federmechanismus). und der vorgeschaltete Leitungsdruck wird als Abdichtung gegen die stationäre Kugel für Niederdruck- und Hochdruckanwendungen verwendet.

Die Zapfen sind für alle Größen und alle Druckklassen lieferbar, für Drosselzwecke sind sie jedoch nicht geeignet.

Anwendung

Der Zapfenkugelhahn ist eine Art Double-Block-and-Bleed-Ventil (DDB), während der schwimmende Kugelhahn nur die Abstromseite abdichtet. Der Zapfenkugelhahn kann sowohl vor- als auch nachgelagerte Medien blockieren.Und wenn der Druck im mittleren Hohlraum größer ist als die Federkraft des Sitzes, wird der Sitz aufgeschoben, um den Druck in der Kammer abzulassen und so die Sicherheit zu gewährleisten.

Warum Xidelong wählen?

Spezialisierung:
Wir sind auf die Herstellung von Kugelhähnen, Absperrklappen, Schiebern, Kugelventilen, Rückschlagventilen, Schaugläsern und Ventilzubehör spezialisiert.
Vorteil:
1. Preis: Da wir ein professioneller Hersteller von Ventilen und Zubehör sind, stellen wir sicher, dass der angebotene Preis im Vergleich zu anderen sehr wettbewerbsfähig sein muss.
2. Rohstoffinspektion: Alle Materialien werden auf hohe Qualität geprüft und im Lager aufbewahrt.
3. Arbeiter: Alle Arbeiter werden 3 Monate lang geschult, Facharbeiter an der Produktionslinie.

Beispielbestellung:
Wir erheben im Allgemeinen nur für treue Kunden eine Expressgebühr, und für Neukunden berechnen wir 50 % der Stückkosten und in den meisten Fällen eine Expressgebühr.

Lieferzeit:
Für offizielle Bestellungen benötigen wir in der Regel 20 Tage nach Erhalt der Vorauszahlung. Musterbestellungen sind innerhalb von 7 Tagen fertig.

Qualitätskontrolle:
Wir verfügen über ein sehr strenges und umfassendes Qualitätssystem, um sicherzustellen, dass jedes Produkt die Qualitätsanforderungen der Kunden erfüllt: Eingangsqualitätskontrolle, Endqualitätskontrolle und Ausgangsqualitätskontrolle.In der Zwischenzeit werden alle Produkte vor der Auslieferung einer strengen Prüfung unterzogen. „Qualität zuerst, Service zuerst“, das verfolgen wir ständig.

Garantiezeit:
18 Monate ab dem Datum, an dem wir den Vertrag oder PI unterzeichnet haben.Technischer Support für das ganze Leben.
(Im Falle von Abweichungen zwischen der Ware und der Bestellung und den Zeichnungen erstellt der Kunde einen Reklamationsbericht über die fehlerhafte Ware und fügt Fotodokumente bei. Der Kunde wird erwägen, entweder eine zusätzliche Lieferung als Ersatz für die fehlerhafte Ware vorzunehmen. Alle Kosten werden von unserem Unternehmen übernommen. Oder die.) Der Kunde entscheidet, dass wir die Kosten für mangelhafte Waren ersetzen. Dieser Schadensersatz deckt alle Transportkosten, Zollgebühren und die Menge der bezahlten Waren ab.)

Zahlungsbedingungen:
1. TT-Bedingungen: Die Zahlung erfolgt in Höhe von 30 % der Vorauszahlung per Direktüberweisung (T/T), die restlichen 70 % vor dem Versand oder der von uns per Fax oder E-Mail gesendeten Kopie des BL.
2. Akkreditivbedingungen: Zahlung per Akkreditiv bei Sichtkontakt und uneingeschränkt.(Das Akkreditiv muss mindestens 30 Tage ab dem Versanddatum der Vorlage der Dokumente zur Verhandlung einplanen. Alle Klauseln im Akkreditiv müssen klar, prägnant und akzeptabel sein. Sonderklauseln und Geschäftsbedingungen sind nicht zulässig.)

Wettbewerbsfähiger Preis:
Wir bieten wettbewerbsfähige Preise, gute Qualität und besten Service, um das Win-Win-Ziel zu erreichen.

Anpassung:
Sonderanfertigungen sind akzeptabel.
