Produktdetails:
Zahlung und Versand AGB:
|
Körper-Material: | SS316/SS304/WCB | Größe: | DN15-200 |
---|---|---|---|
Standard: | ANSI, ASME, API, LÄRM, JIS, BS, GB | Verbindung: | Flansch-Enden |
Zertifikat: | CER | ||
Markieren: | Flanschkugelhahn mit pneumatischem Antrieb,DN80-Flanschkugelhahn,doppeltwirkender Flanschkugelhahn |
Spezifikationen

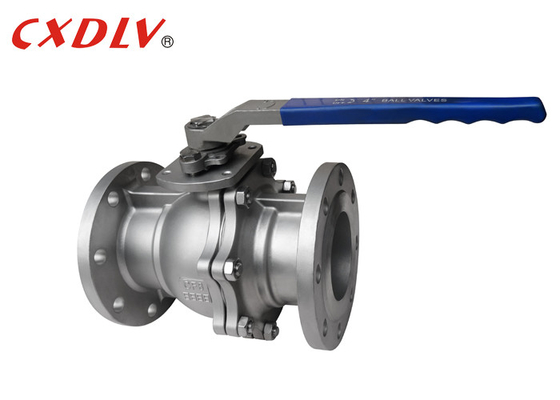

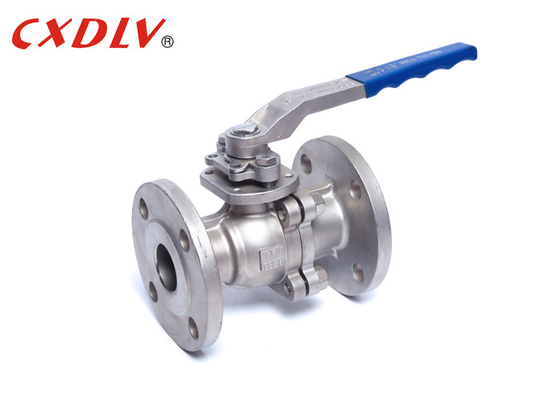

Kugelhahn mit hoher Plattform
Anwendbare Standards:
- Design und Herstellung: GB12237-89
- Anschluss:JB/T79
- Feuerfestigkeitstest: API607 4. 1993
- Test und Inspektion: GB/T13927-1992
Größenbereich:
- DN15~DN200
Druckrate:
- GB PN16 PN25 PN40
Temperaturbereich:
- -20°C~185°C
Beim Kugelhahn wird das Öffnungs- und Schließelement (Kugel) vom Ventilschaft angetrieben und dreht sich um die Achse des Kugelhahns.Es kann auch zur Flüssigkeitsregulierung und -kontrolle verwendet werden.Der Mehrwege-Kugelhahn kann nicht nur den Zusammenfluss, die Aufteilung und die Strömungsrichtungsumschaltung des Mediums flexibel steuern, sondern auch jeden Kanal schließen und die beiden anderen Kanäle verbinden.
PN(Mpa) | DN | L | φE | φB | φC | T | F | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Kontaktieren Sie uns unverbindlich | ||||||||||||||||
80 | |||||||||||||||||
100 | |||||||||||||||||
125 | |||||||||||||||||
150 | |||||||||||||||||
200 |
Anwendung
Kugelhähne werden häufig in der Erdölraffinerie, in Fernrohrleitungen, in der Chemie-, Papier-, Pharma-, Wasserwirtschafts-, Elektrizitäts-, Kommunal-, Stahl- und anderen Industriezweigen eingesetzt.
Vorteil
1. Geringer Flüssigkeitswiderstand: Der pneumatische Kugelhahn ist der kleinste Flüssigkeitswiderstand aller Ventilklassifizierungen, selbst der pneumatische Kugelhahn mit reduziertem Durchmesser hat einen recht geringen Flüssigkeitswiderstand.
2. Die Schaftdichtung ist zuverlässig: Da sich der Ventilschaft nur dreht und sich nicht auf und ab bewegt, ist die Packungsdichtung des Ventilschafts nicht leicht zu brechen und die Dichtungskapazität nimmt mit zunehmendem Mediumdruck zu.
3. Die Dichtleistung des Ventilsitzes ist gut: Der Dichtring aus elastischem Material wie PTFE ist leicht abzudichten und die Ventildichtfähigkeit des pneumatischen Kugelhahns nimmt mit zunehmendem Mediumdruck zu.
Modellauswahl
Hochdruck-Kugelhahn
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB/300LB | PN16/PN25 | 10.000/20.000 | PN16/PN25/PN40 |
Material | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Modell mit hoher Plattform 2) Modell mit Griff |
