Detailinformationen |
|||
| Anwendung: | Industrielle Verwendung, wässert industrielle Verwendung | Dienstpflicht: | EIN-AUS |
|---|---|---|---|
| Konstruktionsstandard: | Einheitliche Prüfverfahren für die Berechnung der Qualitätssicherung34 | Kugelmaterial: | CF8, CF8M |
| Temperaturbereich: | -20°C bis 200°C | Siegel: | PTFE, RPTFE, PEEK, PPL, usw. |
| Sitzmaterialien: | PTFE, RPTFE oder Develon | Angetrieben durch: | Manuell, pneumatisch, elektrisch, wie angefordert |

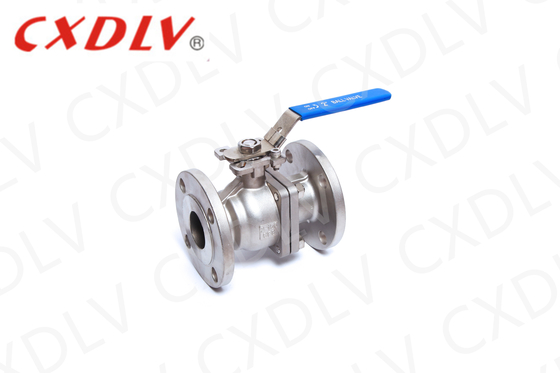

| Hervorheben: | CF8 Kugelmaterial Flanke Kugelventil,Kohlenstoffstahl Flanke Kugelventil |
||
Produkt-Beschreibung
Spezifikationen
| Teil | Material | ||
| Körper | CF8 | CF8M | WCB |
| Kapuze | CF8 | CF8M | WCB |
| Ball | SS304 | SS316 | SS304 |
| Sitz | PTFE/POB/PPL | ||
| Stamm | SS304 | SS316 | 201 |
| Waschmaschine | PTFE | ||
| Scheibenfeder | SS304 | ||
| Druck | Größe | L | D | D1 | D2 | b | f |
| DIN PN16 | 65 | 170 | 185 | 145 | 122 | 18 | 3 |
| 100 | 190 | 220 | 180 | 158 | 20 | 3 | |
| 150 | 350 | 285 | 240 | 212 | 22 | 3 |
Wie funktioniert das?
Der Arbeitsmechanismus des Kugelventils funktioniert auf diese Weise. Ob manuell oder mit einem Aktor betrieben, eine gewisse Kraft bewegt den Hebel oder den Griff um ein Viertel, um das Ventil zu öffnen.Diese Kraft wird auf den Stamm übertragen, die Scheibe zu öffnen.
Die Kugelscheibe dreht sich und ihre Hohlseite ist dem Medienfluss zugewandt. An diesem Punkt befindet sich der Hebel senkrecht und der Schacht parallel zum Medienfluss.Es gibt einen Griff-Stop in der Nähe der Verbindung zwischen dem Stamm und der Motorhaube nur eine Viertel-Wendung zu ermöglichen.
Um das Ventil zu schließen, bewegt sich der Hebel eine Vierteldrehung zurück. Der Stamm bewegt sich, um die Kugelscheibe in die entgegengesetzte Richtung zu drehen, wodurch der Medienfluss blockiert wird. Der Hebel befindet sich in der parallelen Position und der Port,senkrecht.
Anwendung
Das Ventil wird hauptsächlich in der industriellen Kreislaufwasserversorgung und -ableitung, in der städtischen Wasserversorgung und -ableitung, in Hochhäusern und Hotels mit Druckwasser-Ausgang der Pumpe verwendet,verwendet, um Wasser zu reduzieren und zerstörerische Wasserhammer zu beseitigen , sicherzustellen, daß die Rohrleitung sicher funktioniert, die Anforderungen an die Umwelt in vollem Umfang berücksichtigt, keine Vibrationen, keinen Lärm, einen reibungslosen Betrieb gewährleisten,Wohnraum ruhig und hat eine Energieeinsparung Funktionen.
Über Xidelong
1. Als führender Hersteller für verschiedene Arten vonFlansch-Industrieventil, haben wir Kugelventile exportiert,
Schmetterlingsventil, Torventil, Globusventil, Kontrollventil und so weiter auf der ganzen Welt.
2. mehr als 12 Jahre Erfahrung in diesem Bereich undCE, ISO usw. zertifizierte Qualifikationund extreme
Der Präsident. - Nach der Tagesordnung folgt die Aussprache über den Bericht (Dok.
3- Jede Bestellmenge ist willkommen.Vorräte Für unsere normalen und beliebtesten Modelle.
Und...In der Zeit liefernAnsonsten beantragen Sie bei Verzögerung eine Entschädigung.
4Natürlich können Sie sich darauf verlassen.hochwertige DienstleistungWir behandeln jede E-Mail innerhalb von 2 Stunden.
(Normalerweise viel schneller)
5- Kostenlose Proben können zur Prüfung geschickt werden.
Mehr Ventile
Manuelles Kugelventil mit JIS-Standard, DIN-Standard, ANSI-Standard
Prüfventil: Wafer-Ein-Scheiben-Swing-Typ, Wafer-Doppel-Scheiben-Swing-Typ, Wafer-Lift-Typ
Flansch-Swing-Scheckventil,Flansch-Lift-Scheckventil
Das Torventil...
Globusventil...
Sight Glass...
Häufige Fragen:
- F: Welche Marke trägt dieses Produkt?
A: Der Markenname dieses Produkts ist CXDLV. - F: Wo wird dieses Produkt hergestellt?
A: Dieses Produkt wird in China hergestellt. - F: Wie hoch ist die Mindestbestellmenge für dieses Produkt?
A: Die Mindestbestellmenge für dieses Produkt beträgt 1. - F: Welche Zahlungsbedingungen gelten für dieses Produkt?
A: Für dieses Produkt gelten T/T (Banküberweisung). - F: Welche Art von Ventil ist dieses Produkt?
A: Dieses Produkt ist ein Kugelventil mit Flansche.
