Elektrische Aktoren direkt montierbare Kugelventilflansche aus Edelstahl Typ DN50 DN200
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO |
| Modellnummer: | Q41F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 PC |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Passende Sperrholzkisten entsprechend unterschiedlicher Ventilstruktur |
| Lieferzeit: | 5~25 Arbeits-Tage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 500pcs/Mon |
|
Detailinformationen |
|||
| Struktur: | Zwei Prozent | Typ des Ventils: | Schwimmen |
|---|---|---|---|
| Druck: | PN16/PN25/PN40 | Größe: | DN15~DN200 |
| Mittelfristig: | Wasserölgas | Standards: | ANSI/JIS/DIN |
| Hervorheben: | Elektrische Aktor-Rostfreies Kugelventil,Kugelventil des Edelstahl-DN200,DN50 Kugelventil aus Edelstahl |
||
Produkt-Beschreibung

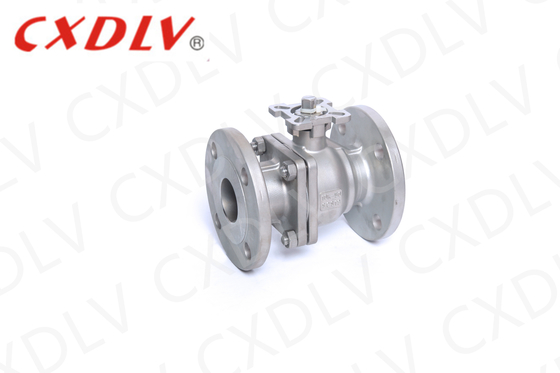

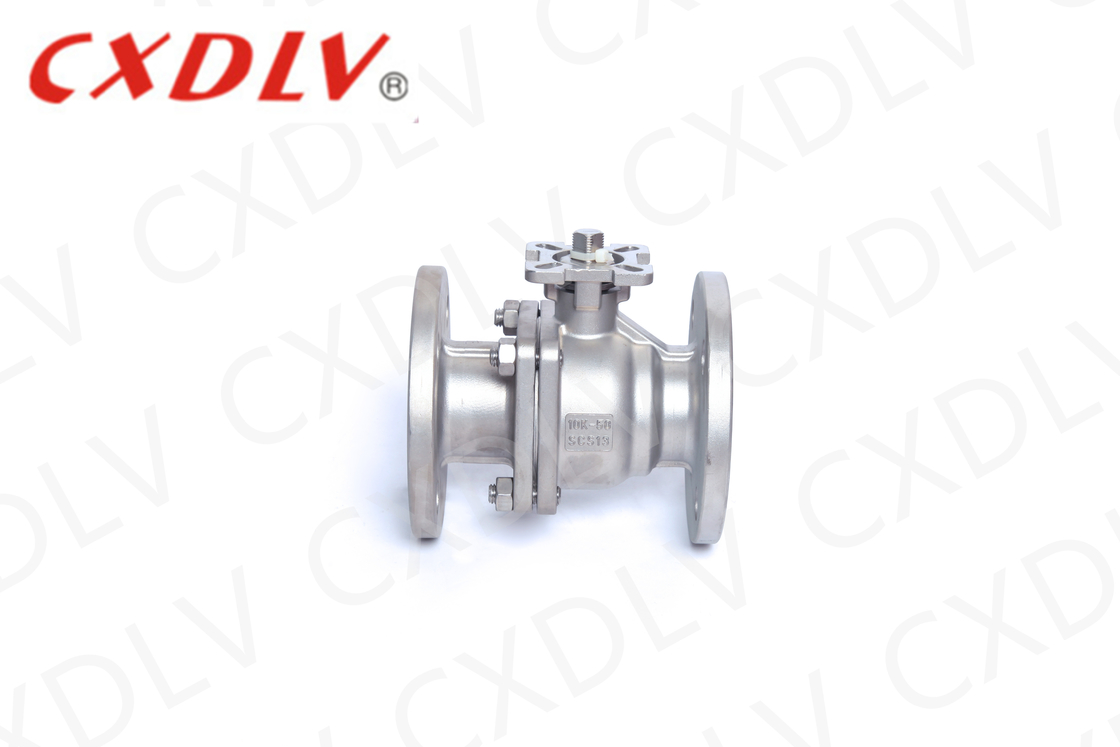

Elektrische Aktoren direkt montierbare SS Kugelventilflansche Typ Nenngröße DN50 ~ DN200
Spezifikationen
Kugelventil
Anwendbare Normen:
- Konstruktion und Herstellung: GB12237-89
- Verbindung: JB/T79
- Brandsicherheitstest: API607 4. 1993
- Prüfung und Inspektion:GB/T13927-1992
Größenbereich:
- DN15 bis DN200
Nenndruck:
- GB PN16 PN25 PN40
Temperaturbereich:
- -20°C bis 185°C
Ballventil, das Öffnungs- und Schließteil (Sphäre) wird vom Ventilstamm angetrieben und dreht sich um die Achse des Kugelventils.Das fest versiegelte V-Kugelventil hat eine starke Scherkraft zwischen dem V-förmigen Kern und dem Metallsitz der hart geschweißten KarbidlegierungEs ist besonders geeignet für faserhaltige, mikro-feste Partikel. usw. Das mehrseitige Kugelventil kann nicht nur flexibel den Zusammenfluss, Spaltung,und Strömungsrichtung des Mediums wechseln, kann aber auch jeden Kanal schließen und die beiden anderen Kanäle verbinden.
| PN ((Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4 bis 14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4 bis 14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4 bis 14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4 bis 18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4 bis 18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4 bis 18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Kontaktieren Sie uns frei. | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Anwendung
Das Kugelventil wird hauptsächlich in der Rohrleitung zum Schneiden, Verteilen und Ändern der Strömungsrichtung des Mediums verwendet.
Vorteil
1Die Schublager verringern das Reibungsmoment des Ventilstiels, wodurch der Ventilstiel für den langfristigen Betrieb glatt und flexibel ist.
2. Anti-statische Funktion: Zwischen Kugel, Ventilstamm und Ventilkörper ist eine Feder angeordnet und der während des Schaltvorgangs erzeugte statische Strom kann abgeleitet werden.
3Da das Material wie Polytetrafluorethylen eine gute Selbstschmierfähigkeit aufweist und der Reibungsverlust mit der Kugel gering ist, ist die Lebensdauer des pneumatischen Kugelventils lang.
Auswahl des Modells
2PC Vollport-Schwimmballventil
| Standards | ANSI | Großbritannien | JIS | DIN |
| Druck | 150LB/300LB | PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Ausrüstung | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modell | 1) Hochplattformmodell 2) Griffmodell | |||
