Anpassen oder Abschneiden von Öl-Wasser-Gas-Pulp oder Fibro mit Wafer-Flangen-Kugelventil
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO |
| Modellnummer: | Q71F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 PC |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Passende Sperrholzkisten entsprechend unterschiedlicher Ventilstruktur |
| Lieferzeit: | 5~25 Arbeits-Tage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 500pcs/Mon |
|
Detailinformationen |
|||
| Ventilmaterial: | WCB | Sitz: | PPL |
|---|---|---|---|
| Verpackung: | flexibler Graphit | Verbindung: | WAFER |
| Größe: | DN50 | Modell: | Q71F |
Produkt-Beschreibung

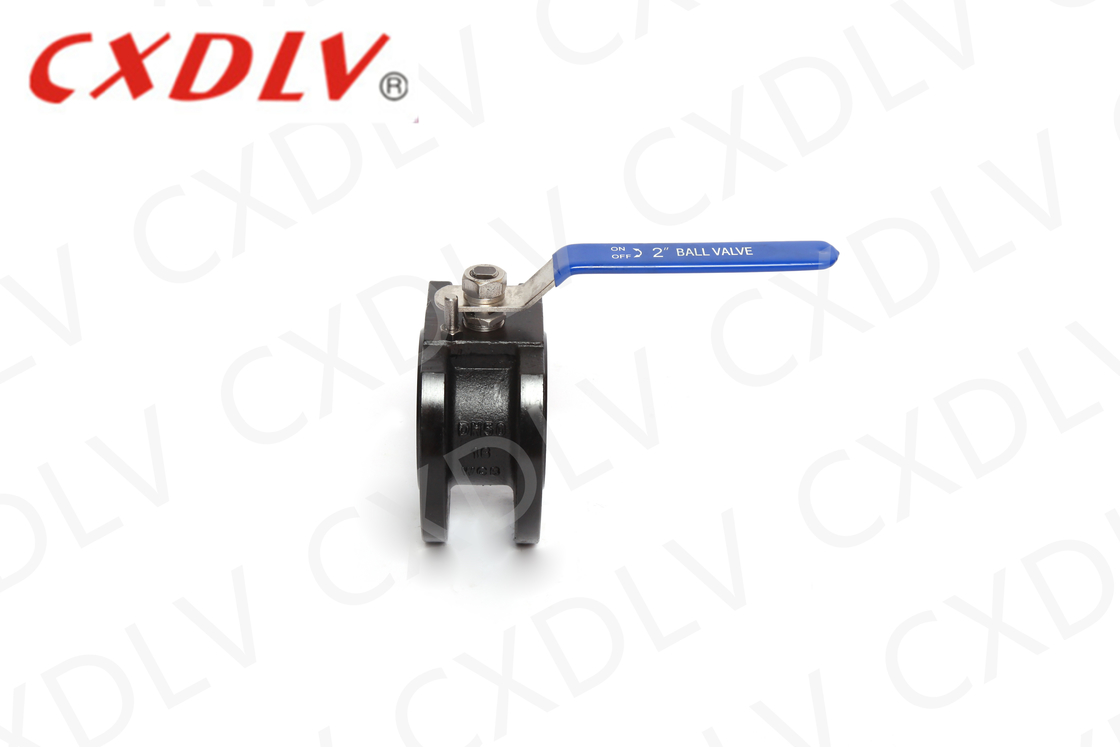

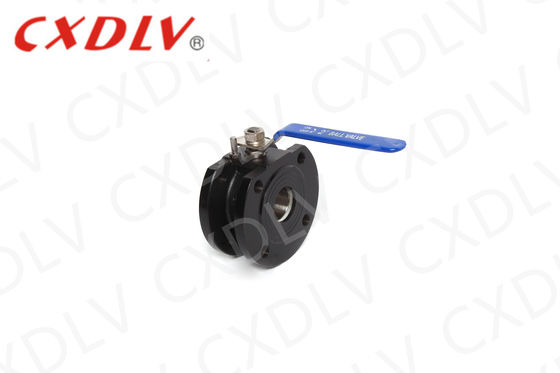

WCB Kohlenstoffstahl Wafer Dünnflansch Kugelventil mit Edelstahlgriffe
Produktmerkmale
1PC Waferkugelventil
Anwendbare Normen:
- Konstruktion und Herstellung: GB / T12237 / 1989
- Verbindung: JB / T79
- Feuerdichte Prüfung: GB / T13927 - 1992
Größenbereich:
- DN15 ~ DN200
Nenndruck:
- 1,6 ~ 4,0 MPa
Temperaturbereich:
- 20 °C ~ 350 °C
Wafer Ball Valve ist eine neue Generation von ultra-kurzen Flansch Abstand Kugelventil entwickelt durch die Einführung der italienischen Technologie für lokalisiertes Design.mit einer Breite von mehr als 20 mmDas Produkt weist die Eigenschaften der kompakten Struktur, der geringen Größe, des leichten Gewichts und der bequemen Installation auf.
| Einheit: mm | |||||
| Druck | Größe | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Anwendung
Wafer-Kugelventile können in der Erdölindustrie, Chemie, Metallurgie, Kraftwerken, der leichten Industrie und anderen Bereichen weit verbreitet verwendet werden, um Öl, Wasser, Gas und Zellstoff oder Faserflüssigkeit automatisch anzupassen oder abzuschneiden.
Stärke
1Die einzigartige Konstruktion des Exzentrikals ermöglicht eine reibungslose Übertragung zwischen den Dichtungsflächen, wodurch die Lebensdauer des Ventils verlängert wird.
2Der elastische Sitz wird durch das Drehmoment erzeugt.
3Durch die ingeniöse Keilkonstruktion wird das Ventil immer enger automatisch versiegelt, wobei die Versiegelungsflächen kompensiert und kein Leckage aufweisen.
4Kleine Größe, leichtes Gewicht, leichtes Gewicht und einfach zu installieren.
5. Pneumatische und elektrische Geräte können entsprechend den Anforderungen des Benutzers konfiguriert werden, um die Anforderungen der Fernbedienung und der Programmsteuerung zu erfüllen.
6. Ersatzsitzmaterial kann auf eine Vielzahl von Medien aufgetragen werden.
Auswahl des Modells
Waferkugelventile
| Modell Nr. | Arbeitsdruck /MPA |
Anwendbare Temperatur /°C |
Anwendbares Medium |
| Q71F-16P | 1.6 | PTFE≤ 150 PPL ≤ 250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | Oxidierendes ätzendes Medium | |
| Q71F-25Ti | 2.5 | Oxidierendes ätzendes Medium |
