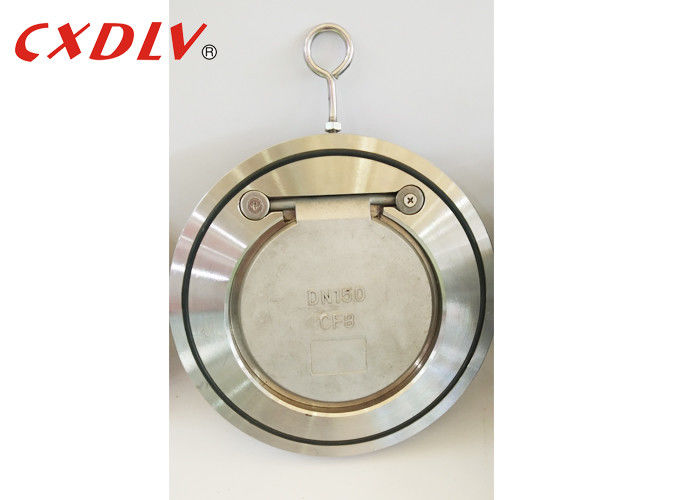

H74F Edelstahl-Wafer-Rückschlagventil mit einzelner Platte
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE,ISO,TS |
| Modellnummer: | H330F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pc |
|---|---|
| Verpackung Informationen: | Passende Sperrholzkisten entsprechend der Struktur der verschiedenen Ventile |
| Lieferzeit: | 5~25 Arbeits-Tage |
| Zahlungsbedingungen: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück pro Monat |
|
Detailinformationen |
|||
| Gehäuse: | CF8, CF8M, WCB… | Die Scheibe: | SS304, SS316 |
|---|---|---|---|
| Sitz: | NBR, | Portgröße: | DN40 bis DN600 |
| Arbeitstemperatur: | -20℃~+180℃ | Standard: | ANSI, ASME, API, LÄRM, JIS, BS, GB |
| Druck: | 150LB | Anwendung: | Wasser, Öl, Gas… |
| Hervorheben: | Edelstahl-Wafer-Rückschlagventil,Wafer-Rückschlagventil mit einzelner Platte,H74F Rückschlagventil mit einzelner Platte |
||
Produkt-Beschreibung

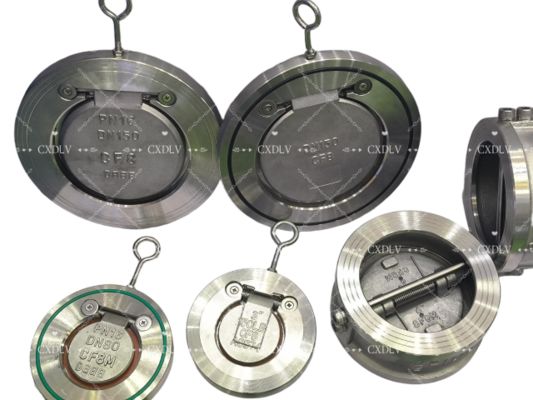

H74 Edelstahl-Wafer-Typ-Einplatten-Rückschlagventil
Rückschlagventil-Eigenschaften
Wafer-Rückschlagventil mit einzelner Klappe
Anwendbare Standards:
- Design und Herstellung: ASTM B16.34
- Flanschanschluss: ASTI16.5
- Prüfung und Inspektion: API598
Größenbereich:
-1 1/2"~16"
Druckbewertung:
- ANSI 150LB,300LB
- JIS 10K,20K
Temperaturbereich:
- -20°C~180°C
| Körpermaterial | Kohlenstoffstahl | CF8 | CF8M |
| Ventilklappe | Kohlenstoffstahl | SS304 | SS316 |
| Bolzen, Unterlegscheibe | SS304 | SS304 | SS316 |
| Augenbolzen | Beschichteter Kohlenstoffstahl | Beschichteter Kohlenstoffstahl | Beschichteter Kohlenstoffstahl |
| O-Ring | NBR,EPDM | ||
| Arbeitstemperatur | -20℃~120℃ | -29℃~180℃ | -29℃~180℃ |
| Medium | Wasser, Dampf, Öl, Gas | ||
| Standard | ANSI, DIN, JIS, JB | ||
Rückschlagventil-Übersicht
Rückschlagventile sind automatische Absperrventile, die üblicherweise verwendet werden, um Rückfluss oder Entwässerung in einem Rohrsystem zu verhindern. Oft auf der Auslassseite von Pumpen eingesetzt, verhindern Rückschlagventile, dass das System entleert wird, wenn die Pumpe stoppt, und schützen vor Rückfluss, der die Pumpe und/oder andere Geräte beschädigen könnte.
Schwenk-Rückschlagventilhat eine flache Klappe, die sich um einen Scharnierstift dreht oder schwenkt. Sie sind kostengünstig und haben geringe Druckverluste, wenn sie vollständig geöffnet sind. Aber aufgrund des langen Hubs und der Trägheit der Klappe kann das traditionelle Schwenk-Rückschlagventil in vertikalen Rohranlagen zuschlagen. Diese Ventile sind daher manchmal mit einem Hebel und einem Gewicht ausgestattet. Sie können Flüssigkeiten mit Feststoffen wie Abwasser handhaben.
Eigenschaften:
- Wirtschaftliches Design: Geringes Gewicht und kurze Baulänge führen zu Einsparungen bei den Anschaffungskosten, dem Platzbedarf und der Installation im Vergleich zu Rückschlagventilen mit Vollkörper und Schwenktyp.
- Minimaler Druckverlust: Der Druckverlust wird durch einen kurzen, geraden und nahezu ungehinderten Strömungsweg minimiert
- Schnelles Schließen zur Reduzierung von Wasserschlägen: Das Abschalten erfolgt über die vollautomatische, federunterstützte Klappe, die sich bei nahezu Null-Strömungsgeschwindigkeit schließt - das leichte Einzelklappendesign erzeugt einen positiven Verschluss vor der Umkehrung der Strömung, was dazu beiträgt, Stöße auf ein Minimum zu reduzieren
- Elastische Weichsitze: Gepaart mit präzisionsgefertigten Dichtflächen tragen sie dazu bei, eine blasenfreie Dichtung zu gewährleisten, die die Testanforderungen von API 598 erfüllt oder übertrifft
