A216 WCB Flansch-Gatterventil Nicht aufsteigender Stamm mit Griffrad
Produktdetails:
| Place of Origin: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO |
| Model Number: | Z45W-16C |
Zahlung und Versand AGB:
| Minimum Order Quantity: | 1pc |
|---|---|
| Preis: | Verhandelbar |
| Packaging Details: | Suitable Plywood Cases according to different valves structure |
| Delivery Time: | 5~25 Work Days |
| Payment Terms: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Supply Ability: | 500pcs/Mon |
|
Detailinformationen |
|||
| Body Material: | A216 WCB,CF3,CF3M | Trim: | #8 |
|---|---|---|---|
| Standard: | ANSI/JIS | Size: | 1/2"~10" |
| Medium: | Water, Oil ,Gas | Pressure: | ANSI150/ANSI300/PN16/PN25 |
| Wedge: | 13Cr | ||
Produkt-Beschreibung

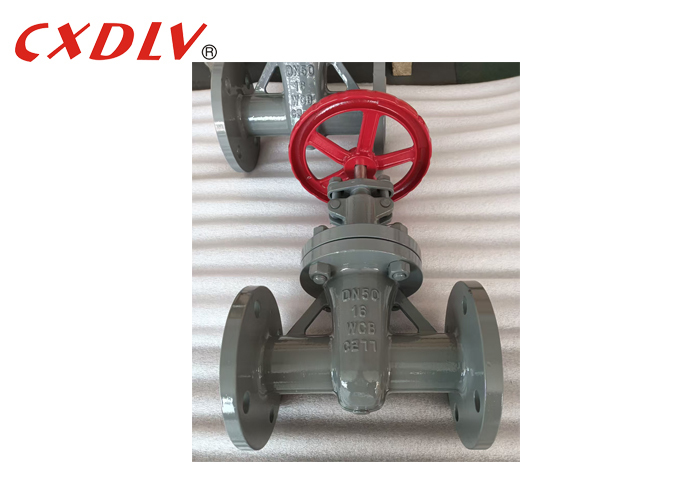

A216 WCB Flansch-Schieberventil, nicht steigende Spindel mit Handrad
Spezifikationen
Anwendbare Standards:
- Design und Herstellung gemäß ASME B16.34, API608
- Von Angesicht zu Angesicht gemäß ASME B16.10
- Endflansche gemäß ASME B16.5
- Inspektion und Prüfung gemäß API 598
Größenbereich:
- 1/2"~14"
Druckbewertung:
- PN16/PN25/PN40, ANSI150/300, JIS10K
Temperaturbereich:
- -20°C~185°C
Keil:
- Flexibel,
Konstruktion:
- NRS (nicht steigende Spindel)
Anwendung
Schieberventile werden in einer Vielzahl von Anwendungen eingesetzt. Sie sind in verschiedenen Größen und Konfigurationen für den allgemeinen Einsatz in Wasser, Öl oder Druckgas erhältlich. Spezialmodelle werden für die Feuerlöschhauptabsperrung und den Verteilungsdienst empfohlen.
Edelstahl-Schieberventile mit nicht steigender Spindel werden häufig in Wasserversorgungs- und Entwässerungssystemen eingesetzt, wie z. B. in kommunalen Einrichtungen, im Hochbau und in Wasserquellenprojekten, bei denen eine hohe Wasserqualität erforderlich ist. Da das Ventil die nicht steigende Spindelstruktur verwendet, wird es auch häufig in Anwendungen eingesetzt, bei denen Installationsraum benötigt wird.
- Gute Dichtungsleistung, kompakte Struktur, spart Installationsraum
- Die Medienflussrichtung ist uneingeschränkt
- Geringer Strömungswiderstand
- Korrosionsbeständig, lange Lebensdauer
| GRÖSSE | L(RF) | d | H | H1 | W | W1 |
| 1 1/4" | 140 | 32 | 300 | / | 180 | / |
| 1 1/2" | 165 | 38 | 395 | / | 200 | / |
Merkmal
1) Produkteigenschaften: Erfüllen die Anforderungen fortschrittlicher Standards im In- und Ausland, zuverlässige Abdichtung, hervorragende Leistung, schönes Aussehen.
2) Das Dichtungspaar ist fortschrittlich und vernünftig, die Dichtfläche von Schieber und Ventilsitz ist mit Hartmetall unterschiedlicher Härte aufgeschweißt, die Abdichtung ist zuverlässig, hohe Härte, verschleißfest, hochtemperaturbeständig, korrosionsbeständig, gute Abriebfestigkeit und lange Lebensdauer.
3) Ventilschaft durch Konditionierung und Oberflächennitrierbehandlung, hat eine gute Korrosionsbeständigkeit, Abriebfestigkeit und Verschleißfestigkeit. Es kann eine Vielzahl von Rohrleitungsflanschstandards und Flanschdichtflächenformen verwenden, um die Anforderungen verschiedener Projekte und Benutzeranforderungen zu erfüllen.
4) Anwendungsbereich: Dieses Produkt kann in der Erdöl-, Chemie- und anderen Industrien eingesetzt werden.
Modellauswahl
Schieberventil
| Standard | ANSI | GB | JIS | DIN |
| Druck | 150LB/300LB | PN16/PN25/PN40 | 10K | PN16/PN40 |
| Ventilmaterial | 1) CF8/SCS13/SS304 2) CF8M/SCS14/SS316 3) CF3/SS304L 4) CF3M/SS316L | |||
| Betätigungsart | Handrad, Getriebe, elektrisch, pneumatisch, blanke Welle usw. | |||
