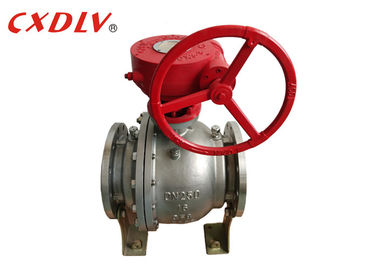

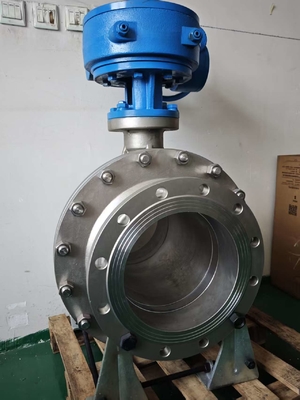

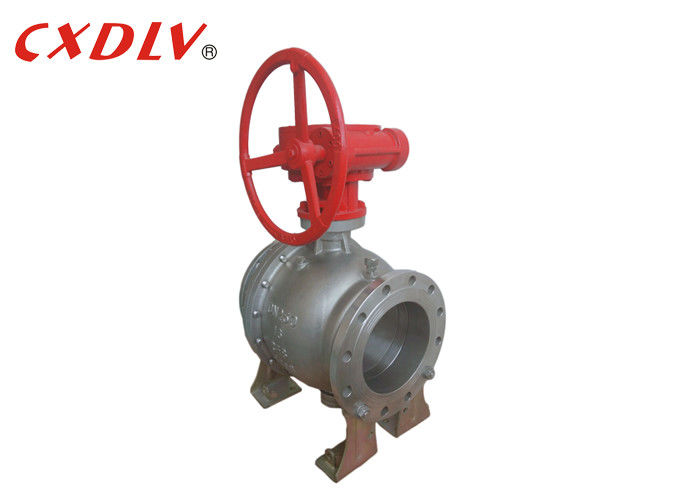

Konturiertes Kugeldesign für überlegenen Durchfluss Edelstahl-Kugelventil mit mehreren Betätigungsoptionen

Carbon Steel WCB Trunnion Kugelhahn mit Flanschanschlüssen

Spezifikationen

• Verfügbar in den Größen DN150 - DN400
• Verfügbar in PN16
• Überlegener Durchfluss mit einzigartigem konturiertem Kugeldesign
• Voller Durchgang
• Erhältlich mit pneumatischer, elektrischer, Getriebe- oder Hebelbetätigung
• Branchen: Öl & Gas, Marine, Raffinerie, Geothermie, Energie, Chemie, Zellstoff & Papier, Kryotechnik, Bergbau/Stahl
• Hergestellt unter einem zertifizierten ISO 9001 Qualitätssystem

Übersicht

Der Trunnion-Kugelhahn ist eine Form eines Vierteldrehungsventils, das eine hohle, perforierte und fest/gestützte Kugel verwendet, um den Durchfluss durch ihn zu steuern.

Ein trunniongelagertes Ventil bedeutet, dass die Kugel durch Lager begrenzt wird und sich nur drehen darf, wobei der Großteil der hydraulischen Last von den Systembeschränkungen getragen werden muss, was zu geringem Lagerdruck und keiner Wellenermüdung führt. Der Leitungsdruck drückt den stromaufwärtigen Sitz gegen die stationäre Kugel, so dass der Leitungsdruck den stromaufwärtigen Sitz auf die Kugel drückt, um ihn abzudichten.

Die mechanische Verankerung der Kugel absorbiert den Schub aus dem Leitungsdruck und verhindert übermäßige Reibung zwischen Kugel und Sitzen, so dass selbst bei vollem Nenndruck das Betriebsdrehmoment niedrig bleibt. Dies ist besonders vorteilhaft, wenn der Kugelhahn betätigt wird, da er die Größe des Aktuators und damit die Gesamtkosten des Ventilbetätigungspakets reduziert.

Vorteil

Das Trunnion-Kugeldesign zeichnet sich durch ein geringeres Betriebsdrehmoment, einfache Bedienung, minimierten Sitzverschleiß (Isolierung von Stiel/Kugel verhindert Seitenbelastung und Verschleiß der nachgeschalteten Sitze, was die Leistung und Lebensdauer verbessert) und überlegene Dichtungsleistung bei hohem und niedrigem Druck aus (ein separater Federmechanismus und der stromaufwärtige Leitungsdruck werden als Abdichtung gegen die stationäre Kugel für Anwendungen mit niedrigem und hohem Druck verwendet).

Der Trunnion ist für alle Größen und für alle Druckklassen erhältlich, aber er ist nicht für Drosselzwecke geeignet.

Anwendung

Der Trunnion-Kugelhahn ist eine Art Doppelblock- und Entlüftungsventil (DDB), während der Schwimmkugelhahn nur die nachgeschaltete Seite abdichtet. Der Trunnion-Kugelhahn kann sowohl das Medium stromaufwärts als auch stromabwärts blockieren. Und wenn der Druck im mittleren Hohlraum größer ist als die Sitzfederkraft, wird der Sitz geöffnet, um den Druck im Inneren der Kammer abzulassen, um die Sicherheit zu gewährleisten.

Warum Xidelong wählen?

Spezialisierung:
Wir sind spezialisiert auf die Herstellung von Kugelhähnen, Absperrklappen, Schiebern, Tellerventilen, Rückschlagventilen, Schaugläsern, Ventilzubehör ......
Vorteil:
1. Preis: Da wir der professionelle Hersteller von Ventilen und Zubehör sind, stellen wir sicher, dass der angebotene Preis im Vergleich zu anderen sehr wettbewerbsfähig ist.
2. Rohmaterialprüfung: Alle Materialtests von hoher Qualität und werden im Lager aufbewahrt.
3. Arbeiter: Alle Arbeiter werden 3 Monate lang geschult, Facharbeiter an der Produktionslinie.

Musterbestellung:
Wir berechnen die Expressgebühr in der Regel nur für treue Kunden, und für Neukunden berechnen wir meist 50 % der Stückkosten und die Expressgebühr.

Lieferzeit:
Wir benötigen in der Regel 20 Tage für offizielle Bestellungen nach Erhalt der Vorauszahlung, und Musterbestellungen sind innerhalb von 7 Tagen versandfertig.

Qualitätskontrolle:
Wir haben ein sehr strenges und vollständiges Qualitätssystem, um sicherzustellen, dass jedes Produkt die Qualitätsanforderungen gemäß den Kunden erfüllt, Eingangskontrolle, Endkontrolle, Ausgangskontrolle. Inzwischen werden alle Produkte vor der Auslieferung streng geprüft.”’ Qualität zuerst, Service zuerst’’ das verfolgen wir die ganze Zeit.

Garantiezeitraum:
18 Monate ab dem Datum der Vertrags- oder PI-Unterzeichnung. Technische Unterstützung für die gesamte Lebensdauer.
(Im Falle einer Warenabweichung von der Bestellung und den Zeichnungen geben die Kunden einen Reklamationsbericht über fehlerhafte Waren heraus und fügen Fotodokumente bei. Die Kunden müssen entweder eine zusätzliche Lieferung zum Ersatz der fehlerhaften Waren vornehmen, wobei alle Kosten von unserem Unternehmen übernommen werden. Oder die Kunden entscheiden, dass wir die Kosten für fehlerhafte Waren erstatten sollen. Diese Entschädigung deckt alle Transportkosten, Zollkosten und die Höhe der bezahlten Waren ab.)

Zahlungsbedingungen:
1. TT-Bedingungen: Die Zahlung erfolgt zu 30 % als Vorauszahlung per direkter Banküberweisung (T/T), die restlichen 70 % vor dem Versand oder die Kopie von BL, die uns per Fax oder E-Mail zugesandt wird.
2. L/C-Bedingungen: Zahlung per unwiderruflichem L/C bei Sicht und uneingeschränkt. (L/C muss mindestens 30 Tage ab dem Versanddatum der Vorlage von Dokumenten zur Verhandlung zulassen, alle Klauseln innerhalb des L/C müssen klar, präzise und akzeptabel sein. Keine Sonderklauseln, Bedingungen und Konditionen zulassen.)

Wettbewerbsfähiger Preis:
Wir bieten wettbewerbsfähige Preise, gute Qualität und besten Service, um das Win-Win-Ziel zu erreichen.

Anpassung:
Maßgeschneidert ist akzeptabel.
