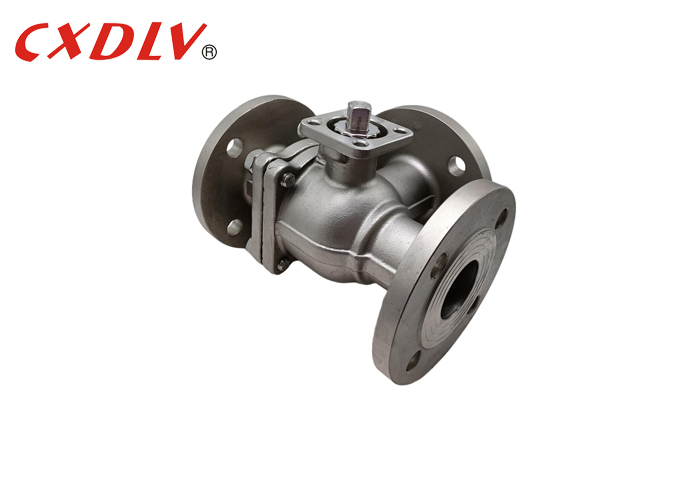

Flansche Ende Edelstahl L-Port 3-Wege Kugelventil PN16 Betätigung
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO9001 |
| Modellnummer: | Q44F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pc |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Geeignete Sperrholzfälle nach verschiedenen Ventilstruktur |
| Lieferzeit: | 5 ~ 25 Arbeitstage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, D/A, L/C, D/P, Moneygram |
| Versorgungsmaterial-Fähigkeit: | 500pcs/Mon |
|
Detailinformationen |
|||
| Leistung: | Betätigter Betrieb | Körpermaterial: | CF8M/CF8/WCB |
|---|---|---|---|
| Verbindung: | Geflanscht | Struktur: | Schwimmendes Ballventil |
| Modell: | Voller Hafen | Modell Nr: | Q44F-16P |
| Hervorheben: | L-Port Kugelventil aus Edelstahl,Flanschendeckel aus Edelstahl,mit einer Leistung von mehr als 50 W |
||
Produkt-Beschreibung
Flansche Ende Edelstahl L-Port 3-Wege Kugelventil PN16 Betätigung
Spezifikationen
Voller 3-Wege-Kugelventil
Anwendbare Normen:
- Konstruktion und Herstellung: GB12237-89
- Verbindung: HG/T20592
- Prüfung und Inspektion:GB/T13927-1992
Größenbereich:
- DN15 ~ DN200
Nenndruck:
- PN16
Temperaturbereich:
- -20°C bis 185°C
mit einer Leistung von mehr als 1000 WDer T-Typ ermöglicht es drei orthogonalen Rohren, miteinander zu kommunizieren und den dritten Kanal abzuschneiden, um als Split und Fusion zu funktionieren.Der L-Dreigleis-Kugelventil kann nur zwei Rohre verbinden, die orthogonal zueinander sind, und kann nicht gleichzeitig das dritte Rohr miteinander verbunden halten, nur zu verteilen.
| Druck | Größe | L | L1 | D | D1 | D2 | Z-φd | ISO 5211 φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4 bis 18 | F7-F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4 bis 18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4 bis 18 | F7-F10 | 4-φ10 |
Anwendung
1. Raffinerien
2Petrochemie
3Chemische Prozessgeräte
4. Anwendungen zur Prozesssteuerung
5Wasser- und Abfallanwendungen
6. Anwendungen für Pipelines
Eigenschaften
1. Verriegelungsgriffe, die 90° und bis zu 360° verriegeln
2Qualitätsinvestitionen in Gusskomponenten
3. Antistatische Erdungsvorrichtungen
4. Konfigurationen zur Montage von Aktoren des ISO-Typs
5. Erhältlich in einer Vielzahl von speziellen Sitzmaterialien
