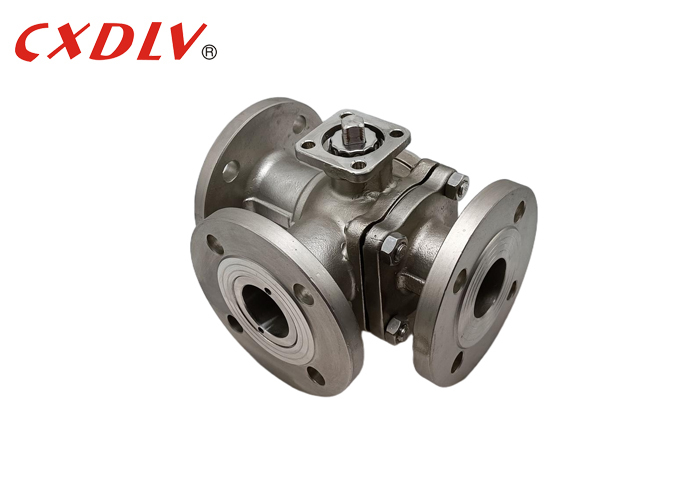

3-Wege-Full-Port-Flanged-End-Diverter-Ventil PN16 mit ISO5211 TOP
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO9001 |
| Modellnummer: | Q44F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pc |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Geeignete Sperrholzfälle nach verschiedenen Ventilstruktur |
| Lieferzeit: | 5 ~ 25 Arbeitstage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, D/A, L/C, D/P, Moneygram |
| Versorgungsmaterial-Fähigkeit: | 500pcs/Mon |
|
Detailinformationen |
|||
| Leistung: | Betätigter Betrieb | Körpermaterial: | CF8M/CF8/WCB |
|---|---|---|---|
| Verbindung: | Geflanscht | Struktur: | Schwimmendes Ballventil |
| Modell: | Voller Hafen | Modell Nr: | Q44F-16P |
| Hervorheben: | Ablenkungsventil nach ISO5211,PN16 3-Wege-Diverterventil,Vollverbindung 3-Wege-Diverterventil |
||
Produkt-Beschreibung
3-Wege-Full-Port-Flanged-End-Diverter-Ventil PN16 mit ISO5211 TOP
Spezifikationen
Voller 3-Wege-Kugelventil
Anwendbare Normen:
- Konstruktion und Herstellung: GB12237-89
- Verbindung: HG/T20592
- Prüfung und Inspektion:GB/T13927-1992
Größenbereich:
- DN15 ~ DN200
Nenndruck:
- PN16
Temperaturbereich:
- -20°C bis 185°C
mit einer Leistung von mehr als 1000 WDer T-Typ ermöglicht es drei orthogonalen Rohren, miteinander zu kommunizieren und den dritten Kanal abzuschneiden, um als Split und Fusion zu funktionieren.Der L-Dreigleis-Kugelventil kann nur zwei Rohre verbinden, die orthogonal zueinander sind, und kann nicht gleichzeitig das dritte Rohr miteinander verbunden halten, nur zu verteilen.
| Druck | Größe | L | L1 | D | D1 | D2 | Z-φd | ISO 5211 φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4 bis 18 | F7-F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4 bis 18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4 bis 18 | F7-F10 | 4-φ10 |
Konzipiert mit drei Anschlüssen,mit einer Leistung von mehr als 50 WDiese Konfiguration ist für viele Anwendungen vielseitig, aber bevor Sie sich ein 3-Wege-Kugelventil kaufen,Sie sollten überprüfen, welche Portkonfiguration für Ihr System am besten geeignet ist..
Es gibt zwei verschiedene Arten von 3-Wege-Kugelventilkonfigurationen. Sie sind entweder L-Typ oder T-Typ, der durch die Form des Bohrs im Ganzen bestimmt wird.Jedes hat seine eigenen Eigenschaften, die es für bestimmte Zwecke besser machen als das andereIn diesem Artikel,Wir werden die wichtigsten Unterschiede zwischen L- und T-Kugelventilen erörtern, die Ihnen helfen sollen, eine fundierte Entscheidung zu treffen, wenn Sie nach einem Ventil suchen, das in Ihr System eingebaut werden soll..
Anwendung
1. Raffinerien
2Petrochemie
3Chemische Prozessgeräte
4. Anwendungen zur Prozesssteuerung
5Wasser- und Abfallanwendungen
6. Anwendungen für Pipelines
Eigenschaften
1. Verriegelungsgriffe, die 90° und bis zu 360° verriegeln
2Qualitätsinvestitionen in Gusskomponenten
3. Antistatische Erdungsvorrichtungen
4. Konfigurationen zur Montage von Aktoren des ISO-Typs
5. Erhältlich in einer Vielzahl von speziellen Sitzmaterialien
