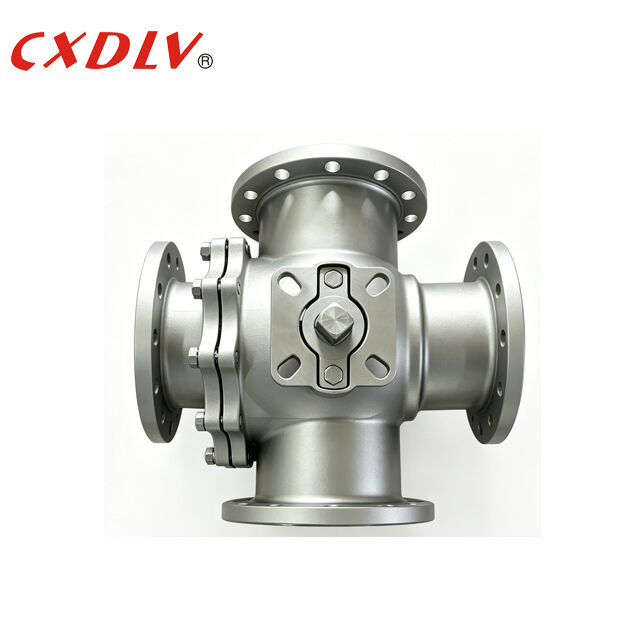

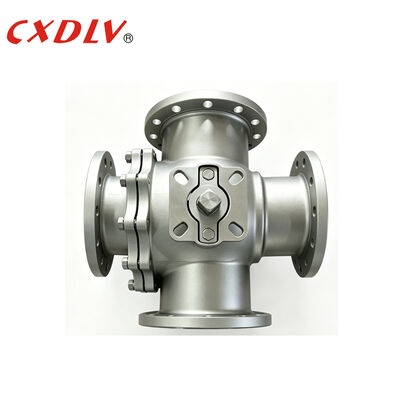

4-Wege-Full-Port-Flanged-End-Kugelventil T-Bore PN16 mit ISO5211 TOP
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO9001 |
| Modellnummer: | Q44F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pc |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Geeignete Sperrholzfälle nach verschiedenen Ventilstruktur |
| Lieferzeit: | 5 ~ 25 Arbeitstage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, D/A, L/C, D/P, Moneygram |
| Versorgungsmaterial-Fähigkeit: | 500pcs/Mon |
|
Detailinformationen |
|||
| Leistung: | Betätigter Betrieb | Körpermaterial: | CF8M/CF8/WCB |
|---|---|---|---|
| Verbindung: | Geflanscht | Struktur: | Schwimmendes Ballventil |
| Modell: | Voller Hafen | Modell Nr: | Q44F-16P |
| Hervorheben: | Ablenkungsventil nach ISO5211,PN16 3-Wege-Diverterventil,Vollverbindung 3-Wege-Diverterventil |
||
Produkt-Beschreibung
- Konstruktion und Herstellung: GB12237-89
- Anschluss: HG/T20592
- Prüfung und Inspektion: GB/T13927-1992
- DN15 ~ DN200
- PN16
- -20°C~185°C
Der Dreiwegekugelhahn ist in T- und L-Ausführung erhältlich. Der T-Typ ermöglicht die Kommunikation von drei orthogonalen Rohren miteinander und unterbricht den dritten Kanal, um als Aufteilung und Zusammenführung zu fungieren. Der L-Dreiwegekugelhahn kann nur zwei zueinander orthogonale Rohre verbinden und kann nicht gleichzeitig das dritte Rohr verbunden halten, sondern nur verteilen.
| Druck | Größe | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 |
3-Wege-Ventile sind mit drei Anschlüssen konstruiert und ermöglichen die Umleitung und Mischung von Strömungspfaden. Diese Konfiguration ist vielseitig für viele Anwendungen, aber bevor Sie sich einen 3-Wege-Kugelhahn kaufen, sollten Sie prüfen, welche Anschlusskonfiguration für Ihr System am besten geeignet ist.
Es gibt zwei verschiedene Arten von 3-Wege-Kugelhahnkonfigurationen. Sie sind entweder vom L-Typ oder vom T-Typ, was durch die Form der Bohrung im Ganzen bestimmt wird. Jede hat ihre eigenen Eigenschaften, die sie für bestimmte Anwendungen besser als die andere machen. In diesem Artikel werden wir die wichtigsten Unterschiede zwischen L-Typ und T-Typ 3-Wege-Kugelhähnen erläutern, die Ihnen helfen sollten, eine fundiertere Entscheidung zu treffen, wenn Sie nach einem Ventil für Ihr System suchen.
- Raffinerien
- Petrochemie
- Chemische Prozessausrüstung
- Prozesssteuerungsanwendungen
- Wasser- und Abwasseranwendungen
- Pipeline-Anwendungen
- Verriegelungsgriffe, die bei 90 Grad und in Intervallen bis zu 360 Grad verriegeln
- Hochwertige Gussteile im Feingussverfahren
- Antistatische Erdungsvorrichtungen
- ISO-Typ-Aktuator-Montagekonfigurationen
- Erhältlich in einer Vielzahl von speziellen Dichtungsmaterialien
