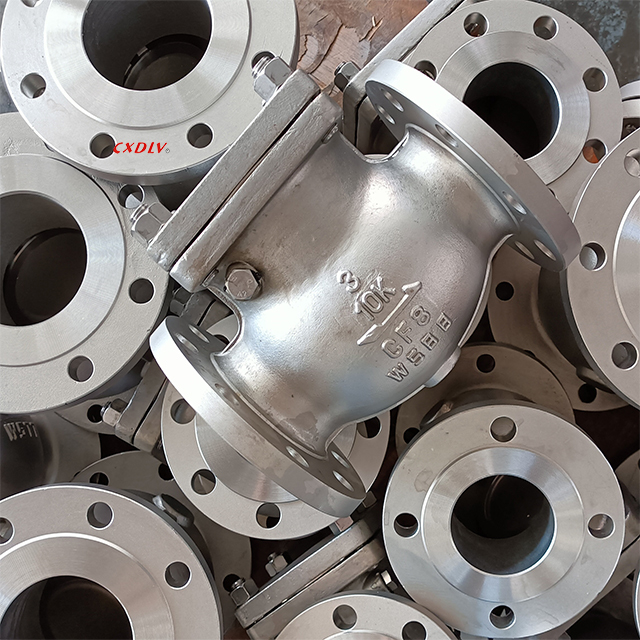

DN80 Edelstahl-Swing-Checkventil Flansche Ende JIS10K
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | CXDLV |
| Zertifizierung: | ISO9001:2008&PED |
| Modellnummer: | H44W-16p |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Geeignete Polyholzgehäuse nach verschiedenen Ventilstrukturen |
| Lieferzeit: | 7-30 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
|
Detailinformationen |
|||
| Scheibenmaterial: | CF8M/CF8/CF3/CF3M/WCB | Temperatur: | Normale Temperatur |
|---|---|---|---|
| Größe: | 2 "~ 14" | Verbindung: | Flansche zu Flansche |
| Sitzring: | PTFE/PPL | Körpermaterial: | CF8M/CF8/CF3/CF3M/WCB |
| Druck: | PN16, PN40, PN25, JIS10K, ANSI150LB, ANSI300LB | ||
| Hervorheben: | JIS10K Schwingungs-Scheckventil,Flansche End Schwingungs-Scheckventil |
||
Produkt-Beschreibung
DN80 Edelstahl-Rückschlagventil mit Schwenkklappe Flanschanschluss JIS10K
Spezifikationen
- Designstandard: ASME B16.34, API6D
- Wandstärke: ASME B16.34.
- Gesicht zu Gesicht: ASME B16.10, API6D, JIS10K
- Endflansch: ANSI/ASME B16.5, JIS B2212
- Inspektion und Prüfung: API598, API6D
Anwendung
Rückschlagventile sind mechanische Geräte, die Flüssigkeiten und Gase nur in eine Richtung fließen lassen und verhindern, dass die Strömung umkehrt. Sie werden als Einweg-Richtungsventile klassifiziert, was bedeutet, dass sie zwei Öffnungen im Gehäuse haben, eine für den Eintritt von Flüssigkeit und die andere für den Austritt von Flüssigkeit. Der Flüssigkeitsstrom in der gewünschten Richtung öffnet das Ventil, während der Rückfluss das Ventil schließt.
| GRÖSSE | d | L | H | D | C | G | T | N-ΦM |
| 1" | 25 | 127 | 64 | 108 | 79.5 | 51 | 11.1 | 4-16 |
| 1 1/4" | 32 | 140 | 68 | 117 | 89.5 | 64 | 12.7 | 4-16 |
| 1 1/2" | 40 | 165 | 75 | 127 | 98.5 | 73 | 14.3 | 4-16 |
| 2" | 50 | 203 | 98 | 152 | 120.5 | 92 | 15.9 | 4-19 |
| 2 1/2" | 65 | 216 | 112 | 178 | 139.5 | 105 | 17.5 | 4-19 |
Merkmal
1. Das Schwenk-Absperrventil hat eine kugelförmige Verbindungsstruktur an der Verbindung zwischen dem Schwingarm und der Ventilscheibe, so dass die Ventilscheibe einen gewissen Freiheitsgrad im Bereich von 360 ° C hat und eine angemessene Mikrolagekompensation aufweist.
2. Die Dichtfläche des Dreh-Rückschlagventil-Dichtungspaares besteht aus legiertem Stahl (13Cr) oder Hartmetall Stellite6, das in feinkörnigen Medien verwendet wird und durch Erosion nicht schnell verschleißt.
Verpackung&Lieferung
Verpackungsdetails: Wir wählen geeignete Holzkisten entsprechend den verschiedenen Ventilen aus und beauftragen qualifizierte Arbeiter mit der Verpackung, um Quetschungen zu vermeiden. Ein langfristig kooperierender Spediteur bucht den Platz, erledigt die Zollabfertigung und den Transport für uns ohne Verzögerung. Es gibt drei Transportmöglichkeiten: auf dem Seeweg, auf dem Luftweg und mit der Bahn. Wir organisieren den Transport nach den Bedürfnissen der Kunden.
Lieferdetails: je nach Bestellung, 7~60 Tage
FAQ
F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein Hersteller seit mehr als 16 Jahren.
F: Wie lange ist Ihre Lieferzeit?
A: Je nach Bestellung, 7~60 Tage.
F: Stellen Sie Muster zur Verfügung? Ist es kostenlos oder extra?
A: Ja, wir könnten die Probe kostenlos anbieten, aber die Kuriergebühr wird von den Käufern berechnet.
F: Wie lauten Ihre Zahlungsbedingungen?
A: Zahlung=1000USD, 30% T/T im Voraus, Restbetrag vor Versand.
