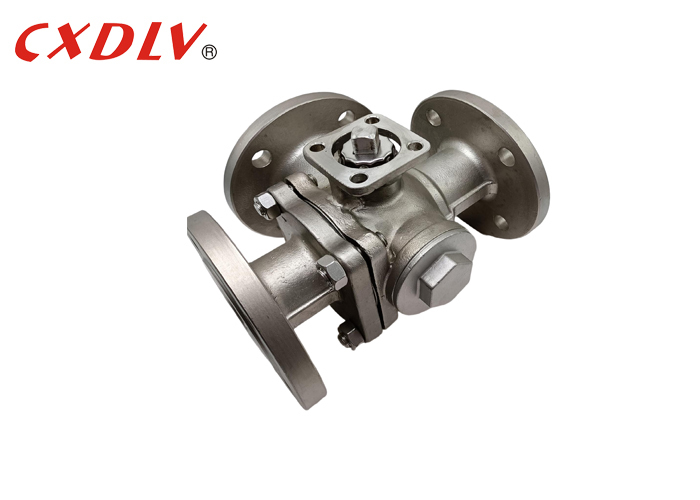

3-Wege-Kugelhahn T-Bohrung Edelstahl-Kugelhahn mit hohem Druck und ISO5211-TOP und PN16 Druckstufe
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO |
| Modellnummer: | Q44F/Q45F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pc |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Geeignete Sperrholzfälle nach verschiedenen Ventilstruktur |
| Lieferzeit: | 5 ~ 25 Arbeitstage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, D/A, L/C, D/P, Moneygram |
| Versorgungsmaterial-Fähigkeit: | 500pcs/Mon |
|
Detailinformationen |
|||
| Körpermaterial: | CF8, CF8M, WCB, CF3, CF3M | Kugelmaterial: | CF8, CF8M |
|---|---|---|---|
| Sitzmaterial: | Ptfe | Portmodell: | L-Hafen, T-Hafen |
| Standard: | GB/ANSI/JIS | Modell Nr: | Q44F-16P,Q45F-16C |
Produkt-Beschreibung

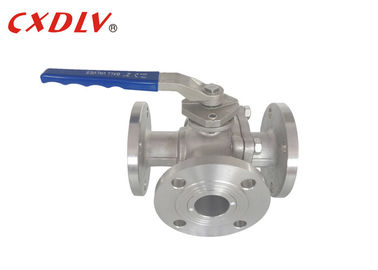

3-Wege-Kugelhahn geflanscht mit hoher Druckfestigkeit für Hochleistungsanwendungen mit ISO5211 TOP und PN16 Druckstufe
Spezifikationen
Guss-Schwimmkugelhahn
Anwendbare Standards:
- Design und Herstellung: GB12237-89
- Anschluss: JB/T79
- Feuerfestigkeitstest: API607 4th 1993
- Prüfung und Inspektion: GB/T13927-1992
Größenbereich:
- DN15 ~ DN200
Druckstufe:
- PN16 PN25 PN40
Temperaturbereich:
- -20°C~185°C
Dreiwege-Kugelhahn ist in T- und L-Ausführungen erhältlich. Der T-Typ ermöglicht es, dass drei orthogonale Rohre miteinander kommunizieren und den dritten Kanal absperren, um als Aufteilung und Zusammenführung zu fungieren.
Der L-Dreiwege-Kugelhahntyp kann nur zwei Rohre verbinden, die orthogonal zueinander sind, und kann das dritte Rohr nicht gleichzeitig miteinander verbunden halten, sondern nur verteilen. Er wird verwendet, um beide Einlässe von einem Auslass zu trennen, oder er kann einen von zwei Einlässen mit einem Auslass verbinden. Andere Arten von 3-Wege-Ventilen können für andere mögliche Strömungsführungen und -positionen ausgelegt werden.
| Druck | Größe | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Anwendung
Das Ventil wird hauptsächlich in der industriellen Kreislaufwasserversorgung und -entwässerung, der städtischen Wasserversorgung und -entwässerung, in Hochhäusern und Hotels für den Druckwasserauslass der Pumpe verwendet, um Rückstau zu unterbinden und zerstörerische Wasserschläge zu eliminieren, um den sicheren Betrieb des Rohrnetzes zu gewährleisten. Es wurde unter Berücksichtigung der Umweltanforderungen entwickelt, ohne Vibrationen, ohne Lärm, mit reibungslosem Betrieb, um sicherzustellen, dass Hotels und Wohnungen ruhig sind und energiesparende Funktionen haben.
Warum uns wählen?
1. Der Strömungswiderstand ist gering, und der Widerstandsbeiwert ist gleich der Rohrlänge.
2. Die Struktur ist einfach, klein und leicht.
3. Es ist kompakt und zuverlässig und hat gute Dichtungseigenschaften. Es wurde auch in Vakuumsystemen weit verbreitet.
4. Die Bedienung ist bequem, das Öffnen und Schließen erfolgt schnell, und die Drehung beträgt 90° von vollständig geöffnet bis vollständig geschlossen, was für die Fernsteuerung geeignet ist.
5. Die Wartung ist bequem, der Kugelhahn hat eine einfache Struktur, und der Dichtungsring ist im Allgemeinen beweglich, und die Demontage und der Austausch sind relativ bequem.
6. Bei vollständiger Öffnung oder vollständiger Schließung ist die Dichtfläche der Kugel und des Ventilsitzes vom Medium isoliert, und das Medium verursacht keine Erosion der Dichtfläche des Ventils.
7. Breites Anwendungsspektrum, von klein bis zu wenigen Millimetern, bis zu wenigen Metern, von Hochvakuum bis Hochdruck kann angewendet werden.
