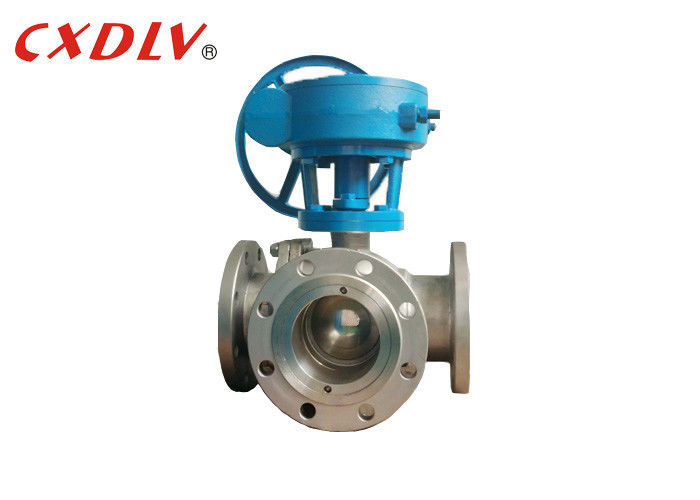

Edelstahl-Flangen-Kugelventil 3-Wege-T-Anschluss mit Zahnradbetrieb geeignet für verschiedene industrielle Anwendungen
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE,ISO,TS |
| Modellnummer: | Q45F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stk |
|---|---|
| Verpackung Informationen: | Geeignete Sperrholzfälle nach der Struktur verschiedener Ventile |
| Lieferzeit: | 5 ~ 25 Arbeitstage |
| Zahlungsbedingungen: | T/T, L/C ,, D/A, D/P, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 5000 Stück pro Monat |
|
Detailinformationen |
|||
| Körper: | CF8, CF8M, WCB, CF3M | Sitz: | PTFE, RPTFE, POB |
|---|---|---|---|
| Struktur: | Ball | Portgröße: | 15A bis 200A |
| Verbindung: | Rf | Druck: | 150LB~300LB |
| Betrieb: | Schneckengetriebe | Arbeitstemperatur: | -20 ℃ ~ 200 ℃ |
| Medium: | Basisöl-Wasser-Gas | ||
| Hervorheben: | Edelstahl-Kugelventil mit Flansche,3-Wege-T-Schaltkernventil,mit Zahnrädern betriebenes Kugelventil |
||
Produkt-Beschreibung
Edelstahl-Flansch-Kugelhahn 3-Wege-T-Port mit Getriebebetrieb, geeignet für verschiedene industrielle Anwendungen
Kugelhahn-Eigenschaften
|
|
Dreiwege-Kugelhähne sind in T- und L-Versionen erhältlich. Der T-Typ ermöglicht die Kommunikation von drei orthogonalen Rohren miteinander und unterbricht den dritten Kanal, um als Aufteilung und Zusammenführung zu fungieren. Der L-Dreiwege-Kugelhahntyp kann nur zwei Rohre verbinden, die orthogonal zueinander sind, und kann das dritte Rohr nicht gleichzeitig miteinander verbunden halten, sondern nur verteilen.
| Druck | Größe | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Vorteile des Kugelhahn
- Mit geringstem Strömungswiderstand
- Er kann ein schnelles Öffnen und Schließen realisieren, und die Öffnungs- und Schließzeit einiger Strukturen beträgt nur 0,05 bis 0,1 s, so dass er im Automatisierungssystem des Prüfstands eingesetzt werden kann. Schnelles Öffnen und Schließen des Ventils bei der Bedienung ohne Stoß.
- Bei vollständig geöffnetem und vollständig geschlossenem Zustand sind Kugel und Sitz der Dichtfläche und der Medienisolation getrennt, so dass das Medium, das mit hoher Geschwindigkeit durch das Ventil strömt, keine Erosion der Dichtfläche verursacht.
- Kompakte Struktur, geringes Gewicht, es kann für ein Niedertemperatur-Mediumsystem für die vernünftigste Ventilkonstruktion in Betracht gezogen werden.
- Hergestellt in verschiedenen Größen, die Flexibilität bei der Auswahl bieten
- Bieten sicheren Service unter Hochdruck- und Hochtemperaturbedingungen
- Im Vergleich zu anderen Ventilen werden sie mit weniger Kraft gesteuert.
