Detailinformationen |
|||
| Anwendung: | Industriezwecke, Wasserindustriezwecke | Kugelmaterial: | CF8, CF8M |
|---|---|---|---|
| Temperaturbereich: | -20°C bis 200°C | Siegel: | PTFE, RPTFE, PEEK, PPL, usw. |
| Sitzmaterialien: | PTFE, RPTFE oder Develon | Angetrieben durch: | Manuell, pneumatisch, elektrisch, wie angefordert |
Produkt-Beschreibung

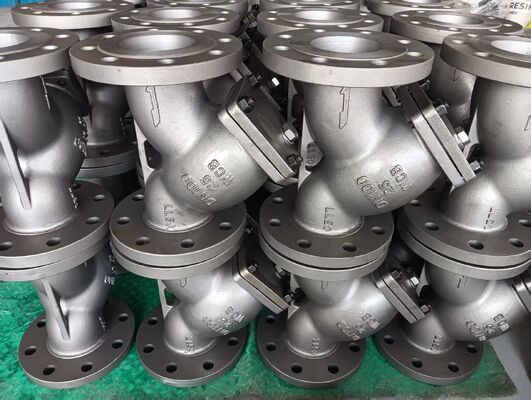

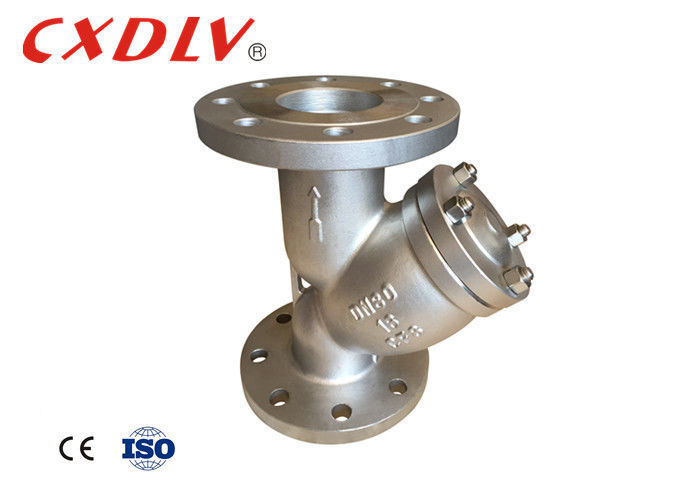

Langlebiger Y-Siebventil aus Duplex-Edelstahl, der Rohrleitungen durch effektives Filtern von Ablagerungen und Partikeln schützt
| Gehäusematerial: | Duplex-Edelstahl | Sieb: | CF8/CF8M |
|---|---|---|---|
| Dichtung: | PTFE | Stopfen: | CF8/CF8M |
| Medium: | Wasser Luft Gas | ||
| Hervorhebung: |
|
||
Produktbeschreibung
Spezifikationen
Nenndruck: PN1.6-6.4
Festigkeitsprüfdruck: PT1.5PN
Anwendbare Medien:Wasser.Luft.Gas
Anwendung
Y-Filter sind für häusliche, gewerbliche und industrielle Flüssigkeiten in der Erdöl-, Chemie-, Chemiefaser-, Leichtindustrie-, Wasseraufbereitungs-, Stadttechnikindustrie usw. geeignet, um feste Verunreinigungen zu filtern. Sie werden normalerweise vor der Pumpe, dem Kompressoreinlass oder dem Durchflussmesser, Rohrleitungsventilen und Rohrleitungsanlagen installiert, um Geräte und Rohrleitungen vor Verstopfung und Verschleiß zu schützen.
Y-Filter werden normalerweise am Einlassende von Druckminderventilen, Überdruckventilen, festen Wasserstandsventilen oder anderen Geräten installiert, um Verunreinigungen aus dem Medium zu entfernen und den normalen Gebrauch von Ventilen und Geräten zu schützen. Sie können auch zur Filtration von Grobpartikeln in Gas oder anderen Medien verwendet werden. Sie können an der Rohrleitung installiert werden, um große feste Verunreinigungen im Fluid zu entfernen, damit die Maschinen und Geräte (einschließlich Kompressoren, Pumpen usw.) und Instrumente normal arbeiten und betrieben werden können und der Prozess stabilisiert wird. Die Rolle der sicheren Produktion. Der Y-Filter ist für Wasser, Öl und Gas geeignet. Das allgemeine Wassernetz hat 18~30 Mesh, das Lüftungsnetz 10~100 Mesh und das Ölnetz 100~480 Mesh.
| GRÖSSE | d | D | D1 | D2 | t | C | n-φb | L |
| DN15 | 15 | 95 | 65 | 45 | 2 | 14 | 4-14 | 120 |
| DN20 | 20 | 105 | 75 | 58 | 2 | 14 | 4-14 | 140 |
| DN25 | 25 | 115 | 85 | 68 | 2 | 14 | 4-14 | 155 |
| DN32 | 32 | 135 | 100 | 78 | 2 | 16 | 4-18 | 180 |
| DN40 | 40 | 145 | 110 | 88 | 3 | 16 | 4-18 | 200 |
| DN50 | 50 | 160 | 125 | 102 | 3 | 16 | 4-18 | 220 |
| DN65 | 65 | 180 | 145 | 122 | 3 | 18 | 4-18 | 250 |
| DN80 | 80 | 195 | 160 | 138 | 3 | 20 | 8-18 | 280 |
| DN100 | 100 | 215 | 180 | 158 | 3 | 20 | 8-18 | 320 |
| DN125 | 125 | 245 | 210 | 188 | 3 | 22 | 8-18 | 345 |
| DN150 | 150 | 280 | 240 | 212 | 3 | 24 | 8-23 | 380 |
| DN200 | 200 | 335 | 295 | 268 | 3 | 26 | 12-23 | 500 |
Merkmal
2. Der Y-Filter verwendet eine patentierte interne mechanische Struktur, um die Hochdruck-Rückspülfunktion im wahren Sinne zu realisieren. Die externe Hochdruck-Rückspülung des Filtersiebs in Kombination mit der internen Selbstansaugung und Abwasserableitung kann die vom Filter aufgefangenen Verunreinigungen leicht und gründlich entfernen. Es gibt keinen toten Winkel bei der Reinigung, und der Fluss wird nicht gedämpft, was die Filtrationseffizienz und eine lange Lebensdauer gewährleistet.
3. Das Differenzdrucksignal zur Reinigung des Y-Filters wird von einem Differenzdrucktransmitter übertragen, was den Nachteil großer Fehler bei Differenzdruckschaltern überwindet.
4. Die Übertragungsvorrichtung ist eingebaut, abgedichtet und von den überstromführenden Komponenten isoliert und mit einem Überlastschutz versehen, um den Motor oder das Gehäuse zu schützen.
5. Der Abwasseranschluss des Y-Filters basiert auf hydraulischer Abdichtung, ohne dass Magnetventile oder andere anfällige Dichtungen erforderlich sind, was ihn einfach und praktisch macht.
6. Die Einlass- und Auslassflansche sind als bewegliche Strukturen konzipiert, die gedreht und eingestellt werden können, um die Installation vor Ort zu erleichtern.
7. Die interne Korrosionsschutzbehandlung des Y-Filters verwendet spezielle ungiftige Korrosionsschutzmaterialien, die eine gute Witterungsbeständigkeit, Säure- und Alkalibeständigkeit sowie Salzsprühnebelbeständigkeit aufweisen.
8. Das elektrische System des Y-Filters verwendet einen integrierten Steuerungsmodus, der eine Fernsteuerung ermöglicht.
Verpackung & Lieferung
Verpackungsdetails: Wir wählen geeignete Holzkisten je nach Ventil und beauftragen erfahrene Arbeiter mit der Verpackung, um Beschädigungen zu vermeiden. Langfristig kooperierende Spediteure buchen Frachtraum, erledigen Zollformalitäten und transportieren die Ware für uns ohne Verzögerung. Es gibt drei Transportmöglichkeiten: per See, per Luft und per Bahn. Wir arrangieren den Transport nach Kundenwunsch.
Lieferdetails: Gemäß Bestellung, 7~60 Tage
FAQ
F: Sind Sie ein Handelsunternehmen oder Hersteller?
A: Wir sind eine Fabrik.
F: Wie lange ist Ihre Lieferzeit?
A: Gemäß Bestellung, 7~60 Tage.
F: Bieten Sie Muster an? Ist es kostenlos oder extra?
A: Ja, wir könnten das Muster kostenlos anbieten, aber die Frachtkosten nicht bezahlen.
F: Was sind Ihre Zahlungsbedingungen?
A: Zahlung=1000 USD, 30% T/T im Voraus, Restbetrag vor Versand.
