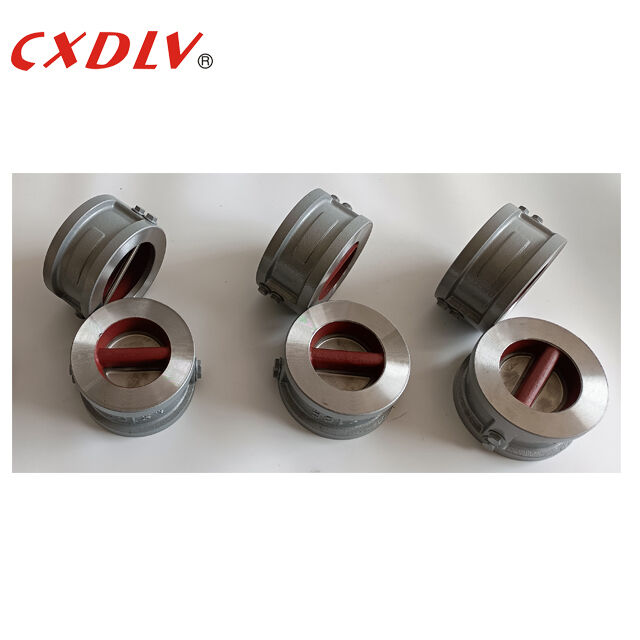

DN80 ANSI150LB RF Doppeltürplatte Gusseisen Stahl Metall Sitzplatten Wafer Kontrollventil Nichtrücklaufventile
Produktdetails:
| Herkunftsort: | ZheJiang, China |
| Markenname: | CXDLV |
| Zertifizierung: | ISO9001:2008&PED 2014/68/EU |
| Modellnummer: | H76 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Geeignete Polyholzgehäuse nach verschiedenen Ventilstrukturen |
| Lieferzeit: | 7-30 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
|
Detailinformationen |
|||
| Scheibenmaterial: | CF8M/CF8/CF3/CF3M/WCB | Medium: | Wasser.Gas.Öl |
|---|---|---|---|
| Größe: | DN50 ~ DN600 | Standard: | ANSI/GB/DIN |
| Körpermaterial: | CF8M/CF8/CF3/CF3M/WCB | MPA: | 1,0 MPA/1,6 mPA/2,5 MPA |
| Frühling: | SS304/SS316 | ||
| Hervorheben: | DN80 Stahlguss-Rückschlagventil,ANSI150LB Doppelplatten-Rücklaufventil,Wafer-Scheckventil mit Metallsitz |
||
Produkt-Beschreibung
DN80 ANSI150LB RF Doppeltürplatte, Stahlguss, Metallsitz, Wafer-Rückschlagventil, Rückschlagventile
Spezifikationen
Design nach API594.API6D.JB/T8937
Von Angesicht zu Angesicht laut API594.API6D.DIN3202.JB/T8937
Druck- und Temperaturbewertung gemäßAPI598
Anwendung
Das Doppelplatten-Wafer-Rückschlagventil verwendet zwei federbelastete Platten, die an einem zentralen Scharnierstift angelenkt sind. Das Innere des Ventils besteht aus zwei halbkreisförmigen Federn und einer Plattenoberfläche und ist mit einem Stift am Ventilkörper befestigt. Die Feder wird verformt, um die Ventilplatte zu schließen, und der Flüssigkeitsdruck bewirkt, dass sich die Feder öffnet. Die Verformung erfolgt schnell, wodurch das Rohr vor Schäden durch Wasserschläge geschützt wird.
Maßzeichnung
| DN | L | D | D2 | D3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
| 250 | 146 | 328 | 254 | 266 |
| 300 | 181 | 378 | 305 | 310 |
| 350 | 184 | 438 | 350 | 355 |
Besonderheit
1.Kompaktes, einteiliges Design im Wafer-Stil;
2. Der Mittelpfosten unterstützt die interne Baugruppe vollständig ohne externe Stifte oder Stecker.
3. Maximaler Durchflussbereich reduziert Druckverlust;
4. Das Doppelplatten-Design sorgt für eine höhere Festigkeit bei kürzerer Öffnungs- und Schließzeit.
5. Torsionsfedern unterstützen das Schließen der Ventilplatte und verhindern so eine Strömungsumkehr. Die gleichmäßige Reaktion des Ventils verhindert Knallen und Wasserschläge
6.Die Welle verfügt über eine robuste, korrosionsbeständige Konstruktion;
7. Wellenstützen dienen als Anschläge, um ein Überfahren der Ventilplatten zu verhindern. Sie sind korrosionsbeständig, verfügen über große Wellenlagerflächen und lassen sich zur internen Montage, Wartung oder zum Austausch leicht entfernen.
8.Anlaufscheiben reduzieren die Reibung und den Verschleiß der Ventilplattenscharniere.
Paket und Lieferung
Verpackungsdetails: Wir wählen geeignete Holzkisten für verschiedene Ventile aus und beauftragen Fachkräfte mit der Verpackung, falls es zu Beschädigungen kommt. Langfristig kooperierende Spediteure buchen für uns umgehend Raum, Zollabwicklung und Transport. Es gibt drei Transportmöglichkeiten: auf dem Seeweg, auf dem Luftweg und mit der Bahn. Wir organisieren den Transport entsprechend den Bedürfnissen der Kunden.
Lieferdetails: je nach Bestellung 7~60 Tage
FAQ
F: Sind Sie ein Handelsunternehmen oder Hersteller?
A: Wir sind seit mehr als 16 Jahren Hersteller.
F: Wie lang ist Ihre Lieferzeit?
A: Je nach Bestellung 7 bis 60 Tage.
F: Stellen Sie Muster zur Verfügung? Ist es kostenlos oder extra?
A: Ja, wir könnten das Muster kostenlos anbieten, übernehmen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
A: Zahlung <=1000 USD, 100 % im Voraus. Zahlung>=1000USD, 30 % T/T im Voraus, Restbetrag vor Versand.
