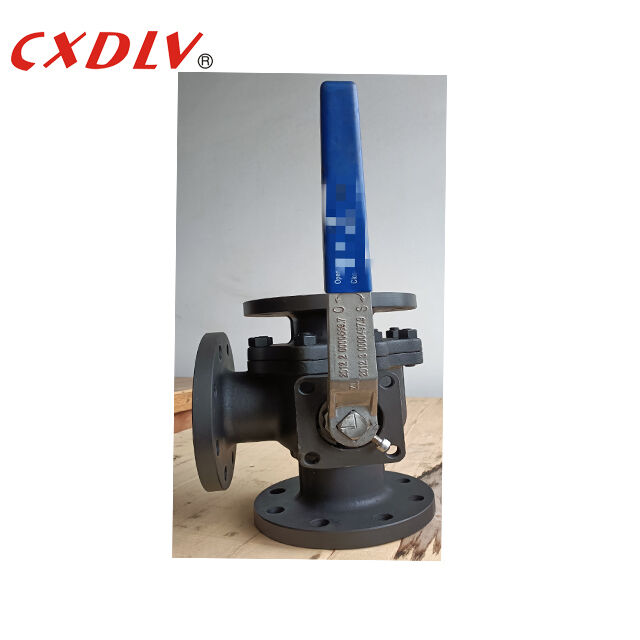

3-Wege-L-Anschluss-Flanschkugelhahn aus Kohlenstoffstahl mit ISO5211-Montagepolster und Griffhebel-JIS10K-Anschluss
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO |
| Modellnummer: | Q45F-16P |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stk |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Geeignete Sperrholzfälle nach verschiedenen Ventilstruktur |
| Lieferzeit: | 5 ~ 25 Arbeitstage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, D/A, L/C, D/P, Moneygram |
| Versorgungsmaterial-Fähigkeit: | 500pcs/Mon |
|
Detailinformationen |
|||
| Körpermaterial: | CF8, CF8M, WCB, CF3, CF3M | Kugelmaterial: | CF8, CF8M, WCB |
|---|---|---|---|
| Sitzmaterial: | PTFE, PPL, Dakin Ptfe | Portmodell: | L Bohrung |
| Standard: | GB/ANSI/JIS | Modell Nr: | Q44F-JIS10K |
| Hervorheben: | Kohlenstoffstahl-Flangen-Kugelventil,3-Wege-L-Port-Kugelventil,ISO5211-Einbaupad-Kugelventil |
||
Produkt-Beschreibung
3-Wege-L-Anschluss-Flanschkugelhahn aus Kohlenstoffstahl mit ISO5211-Montagepolster und Griffhebel-JIS10K-Anschluss
Spezifikationen
Schwimmender Kugelhahn aus Guss
Anwendbare Standards:
- Design und Herstellung: GB12237-89
- Anschluss:HG/T20592
- Feuerfestigkeitstest: API607 4. 1993
- Test und Inspektion: GB/T13927-1992
Größenbereich:
- DN15 ~ DN200
Druckstufe:
- PN16 PN25 PN40 JIS10K ANSI150LB
Temperaturbereich:
- -20°C~185°C
Dreiwege-Kugelhahnist in den Versionen T und L erhältlich. Durch den T-Typ können drei orthogonale Rohre miteinander kommunizieren und den dritten Kanal abtrennen, um als Teilung und Zusammenführung zu fungieren.
Der Dreiwege-Kugelhahntyp L kann nur zwei Rohre verbinden, die orthogonal zueinander sind, und kann das dritte Rohr nicht gleichzeitig miteinander verbunden halten, sondern nur verteilen.Eswird verwendet, um beide Eingänge von einem Ausgang zu trennen oder einen von zwei Eingängen mit einem Ausgang zu verbinden. Andere Arten von 3-Wege-Ventilen können für andere mögliche Flussrichtungsschemata und -positionen entworfen werden.
| Druck | Größe | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Anwendung
Das Ventil wird hauptsächlich in der industriellen Umlaufwasserversorgung und -entsorgung, der städtischen Wasserversorgung und -entsorgung, in Hochhäusern und Hotels als Druckwasserauslass der Pumpe eingesetzt, um Wasser zu reduzieren und zerstörerische Wasserschläge zu beseitigen und den sicheren Betrieb des Rohrnetzes zu gewährleisten. Entwickelt, um die Umweltanforderungen in vollem Umfang zu berücksichtigen, keine Vibrationen, kein Lärm, reibungsloser Betrieb, Gewährleistung von Ruhe in Hotels und Wohngebieten und energiesparende Funktionen.
Warum uns wählen?
1. Der Flüssigkeitswiderstand ist gering und der Widerstandskoeffizient entspricht der Rohrlänge.
2. Die Struktur ist einfach, klein und leicht.
3. Es ist kompakt und zuverlässig und verfügt über gute Dichtungseigenschaften. Es wird auch häufig in Vakuumsystemen eingesetzt.
4. Die Bedienung ist bequem, das Öffnen und Schließen erfolgt schnell und die Drehung beträgt 90 ° vom vollständigen Öffnen zum vollständigen Schließen, was für die Fernsteuerung praktisch ist.
5. Die Wartung ist bequem, der Kugelhahn hat einen einfachen Aufbau und der Dichtungsring ist im Allgemeinen beweglich, und die Demontage und der Austausch sind relativ bequem.
6. Im vollständig geöffneten oder vollständig geschlossenen Zustand sind die Dichtfläche der Kugel und der Ventilsitz vom Medium isoliert und das Medium verursacht keine Erosion der Dichtfläche des Ventils.
7. Es kann ein breites Anwendungsspektrum angewendet werden, von kleinen über wenige Millimeter bis hin zu einigen Metern, von Hochvakuum bis Hochdruck.
